AWS ECS와 CodePipeline

들어가기 전에

AWS ECS를 사용하기 전에 먼저 Docker에 대해 알아볼 필요가 있습니다.

Docker는 컨테이너에 기반해 애플리케이션을 구축하는 소프트웨어 플랫폼입니다. 가상 머신처럼 독립된 실행 환경을 만들어주는 것으로, 운영체제를 설치하는 것과 유사한 효과를 낼 수 있지만 실제 운영체제를 설치하지 않기 때문에 설치 용량이 적고 실행 속도 또한 빠릅니다. 예전에는 윈도에 VM Ware와 같은 가상 머신을 설치하였으나 최근에는 리눅스 계열에서 Docker가 그 역할을 대신하고 있습니다. Docker와 가상 머신의 차이는 가상 머신은 하드웨어 스택을 가상화하지만 컨테이너는 이와 달리 운영체제 수준에서 가상화를 실시하여 다수의 컨테이너를 OS 커널에서 직접 구동한다는 점입니다. 컨테이너는 훨씬 가볍고 운영체제 커널을 공유하며, 시작이 훨씬 빠르고 운영체제 전체 부팅보다 메모리를 훨씬 적게 차지합니다.

Amazon ECS는 Cloud 환경에 적용 가능한 Container Service로 OS를 포함하지 않아 가볍고 빠른 배포와 기동이 가능한 컨테이너 오케스트레이션 서비스입니다. 이번 포스팅을 통해 Dockerfile을 생성하고 이를 이미지로 빌드하여 ECR에 업로드하는 방법, 테스크를 작성해서 클러스터 컨테이너의 서비스를 실행시켜 배포하는 방법, 그리고 코드 파이프라인 서비스를 이용하여 CI/CD를 구축하는 방법에 대해서 알아보겠습니다.

1. Dockerfile 작성

Docker 이미지를 만들기 위한 설정 파일로, 컨테이너가 어떻게 동작해야 하는지에 대해 설정합니다.

프로젝트는 Svelte에서 제공하는 기본 프로젝트로, Svelte 개발 내용은 생략하도록 하겠습니다.

FROM node:alpine as builder

# work dir 를 만들기
RUN mkdir -p /usr/src/app

# work dir 고정
WORKDIR /usr/src/app

# NPM 설치
ENV PATH /usr/src/app/node_modules/.bin:$PATH
COPY package*.json /usr/src/app/package.json
RUN npm install --silent

# 소스를 작업폴더로 복사하고 빌드
COPY . /usr/src/app
RUN npm run build

FROM nginx:alpine

# nginx의 기본 설정을 삭제
RUN rm -rf /etc/nginx/conf.d

# 앱의 nginx설정 파일을 아래 경로에 복사
COPY conf /etc/nginx

# 위에서 생성한 앱의 빌드산출물을 nginx의 샘플 앱이 사용하던 폴더로 이동
COPY --from=builder /usr/src/app/public /usr/share/nginx/html

# 80 포트 오픈
EXPOSE 80

# container 실행 시 자동으로 실행할 command. nginx 시작함
CMD ["nginx", "-g", "daemon off;"]

2. 이미지 빌드

Docker에서 이미지란 서비스 운영에 필요한 서버 프로그램, 소스코드 및 라이브러리, 컴파일된 실행 파일을 묶는 형태입니다. 컨테이너 생성 및 실행에 필요한 모든 파일과 설정값(환경)을 지닌 것으로, 더 이상 의존성 파일을 컴파일하거나 여러 가지를 설치할 필요 없는 상태의 파일을 의미합니다.

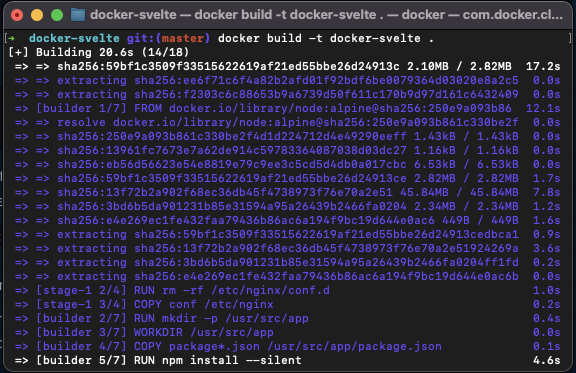

$ docker build -t {IMGAE_TAG_NAME} {DOCKER_FILE_PATH}

여기서 잠깐! 만약 Mac을 이용하고 있다면??

잠시 후 ECR에 빌드한 이미지를 업로드할 때 주의할 점이 하나 있습니다.

MAC m1 OS는 기본적으로 arm 기반 아키텍처이기 때문에 m1 노트북으로 도커 파일을 빌드하여 도커 이미지를 생성하면 platform이 linux/arm64으로 생성됩니다. 하지만 일반적으로 amazonlinux OS를 사용하는 AWS EC2는 linux/arm64가 아닌 linux/amd64이기 때문에, M1에서 빌드한 이미지를 EC2에서 사용하려면 빌드 단계에서 --platform 옵션으로 linux/arm64를 지정해주어야 합니다.

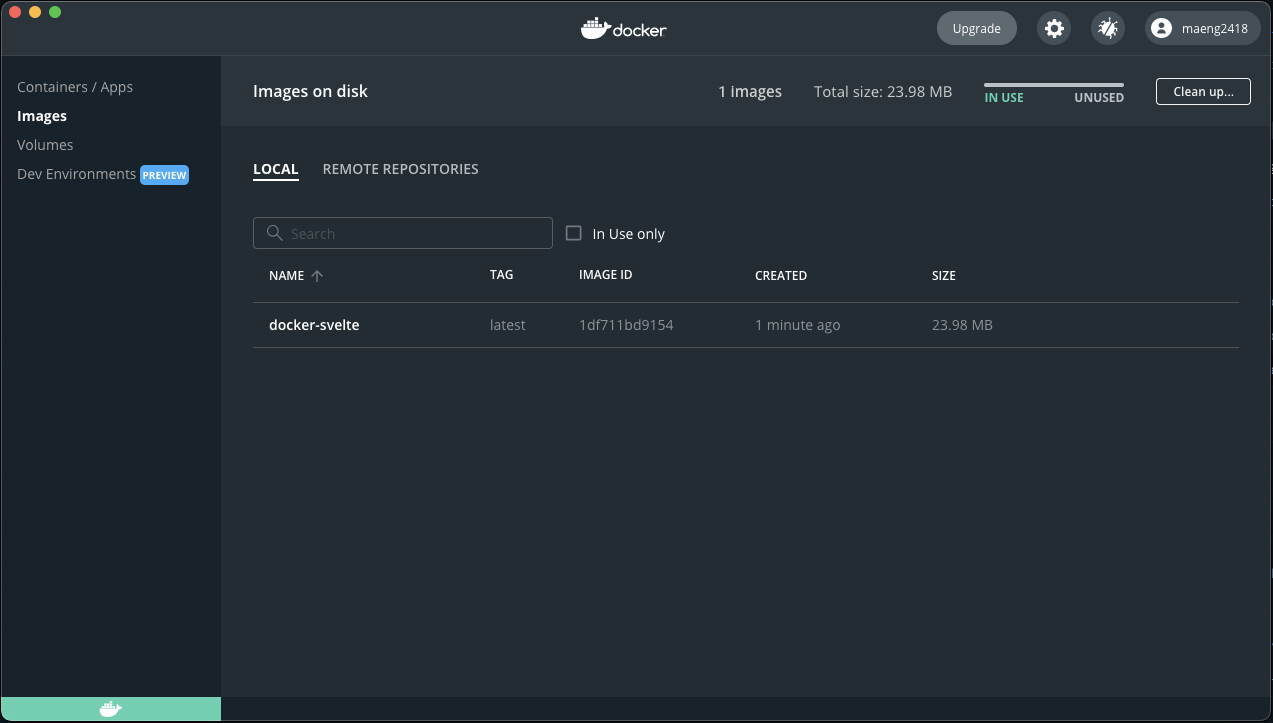

이미지 빌드가 완료되면 Docker 대시보드의 이미지 메뉴에 다음과 같이 이미지가 생성되었음을 확인할 수 있다.

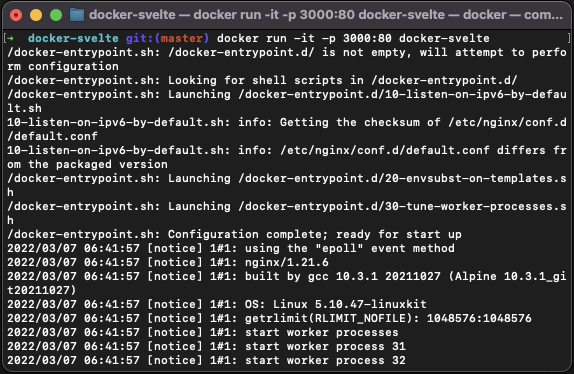

이미지가 생성되었으니 정상적으로 컨테이너가 동작하는지 확인해 보기 위해 다음 명령어를 입력합니다.

$ docker run -it -p {HOST_PORT}:{CONTAINER_PORT} {DOCKER_IMAGE}

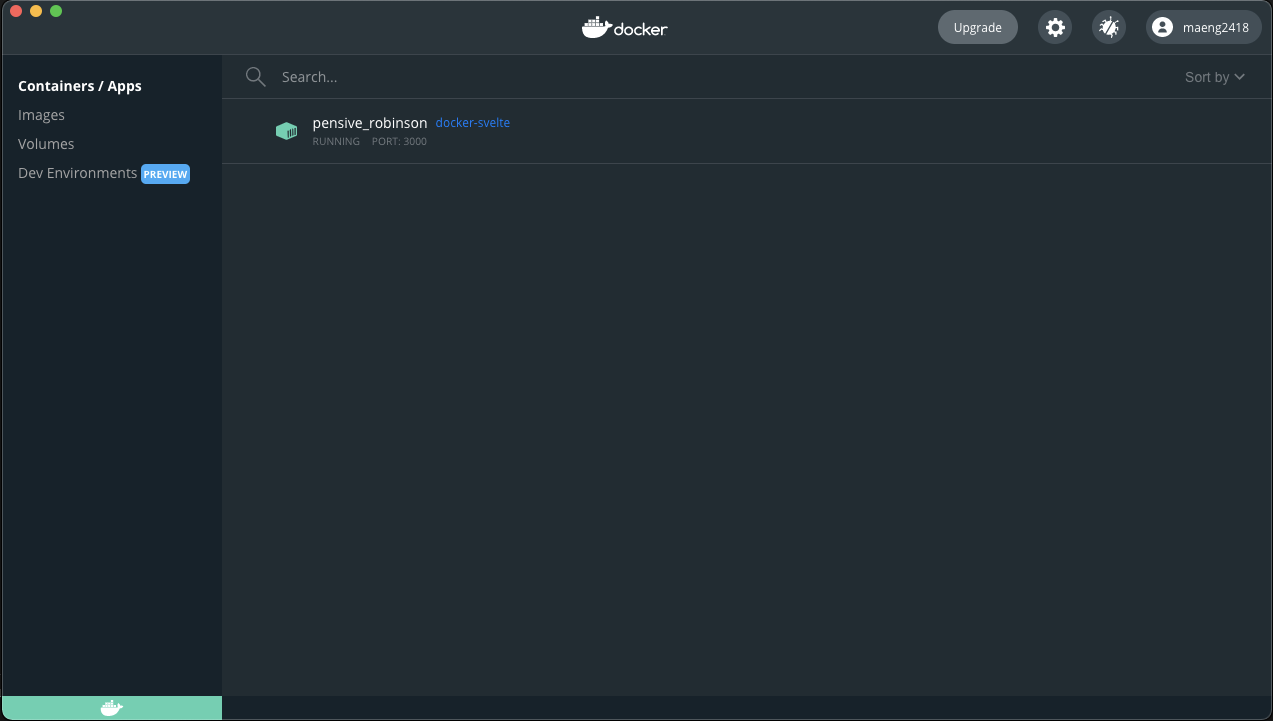

정상적으로 컨테이너가 실행이 된다면, 대시보드에서도 해당 컨테이너가 실행 중임을 확인할 수 있다.

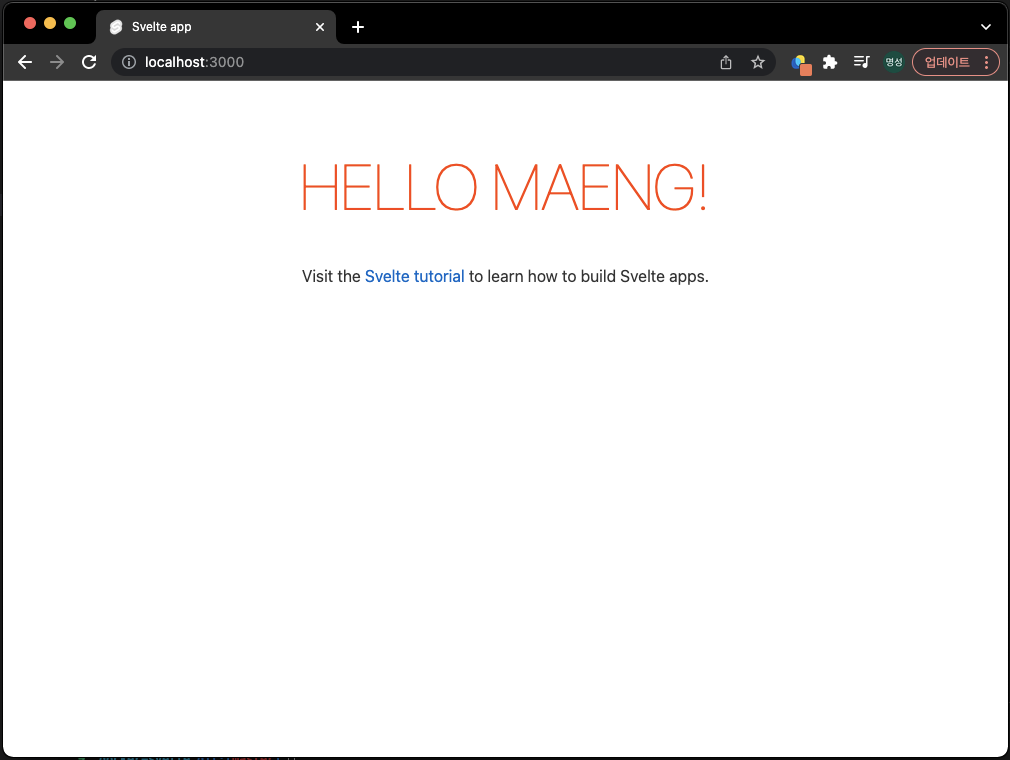

설정한 포트로 접속하면 다음과 같이 정상적으로 프로그램이 동작함을 확인할 수 있다.

이제 Docker 이미지를 성공적으로 생성했으니, 이미지를 AWS ECR에 업로드해 보겠습니다!

3. 환경 구축

3-1. VPC 생성

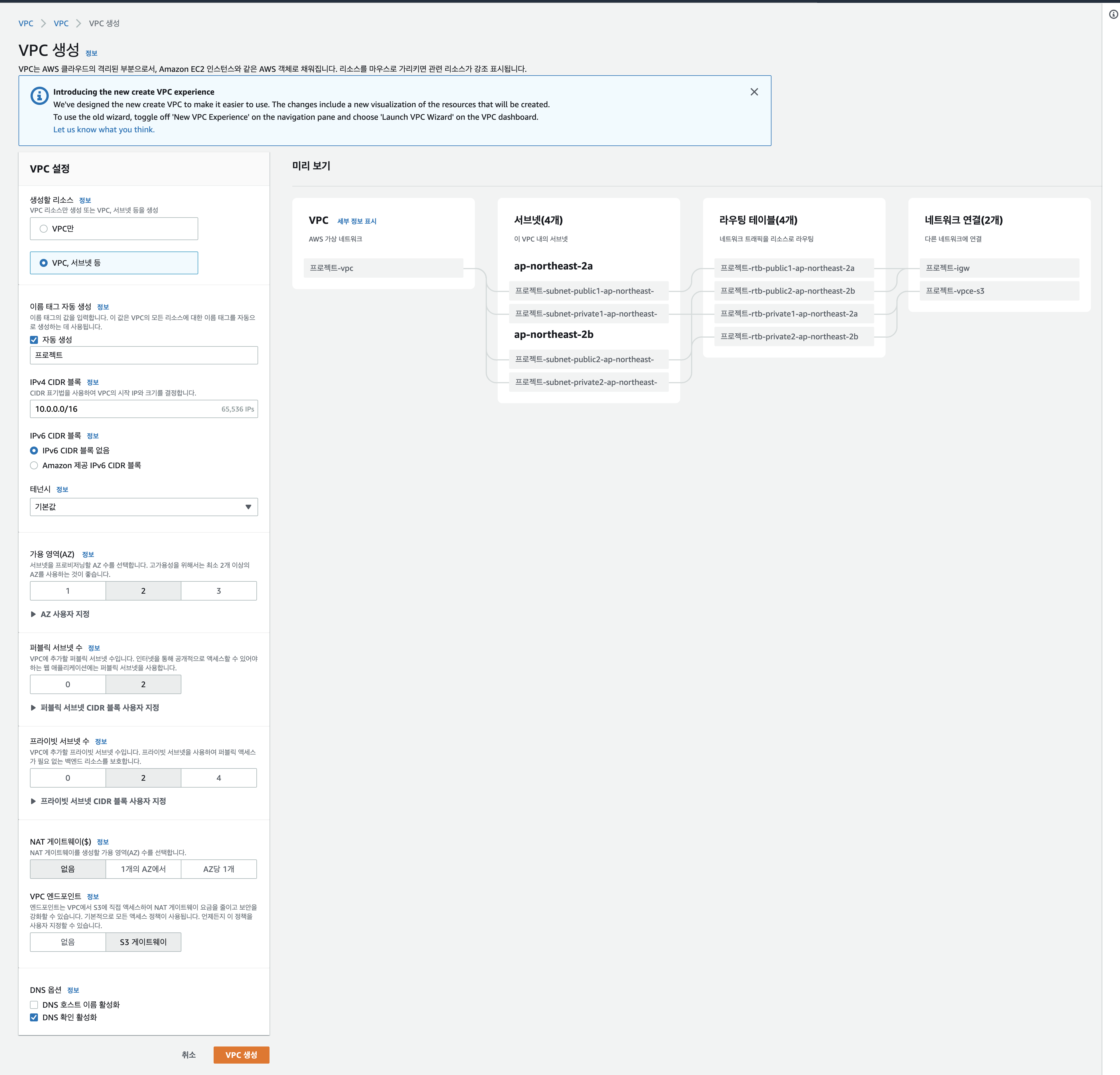

VPC 대시보드에서 VPC 마법사를 통해 VPC를 생성합니다.

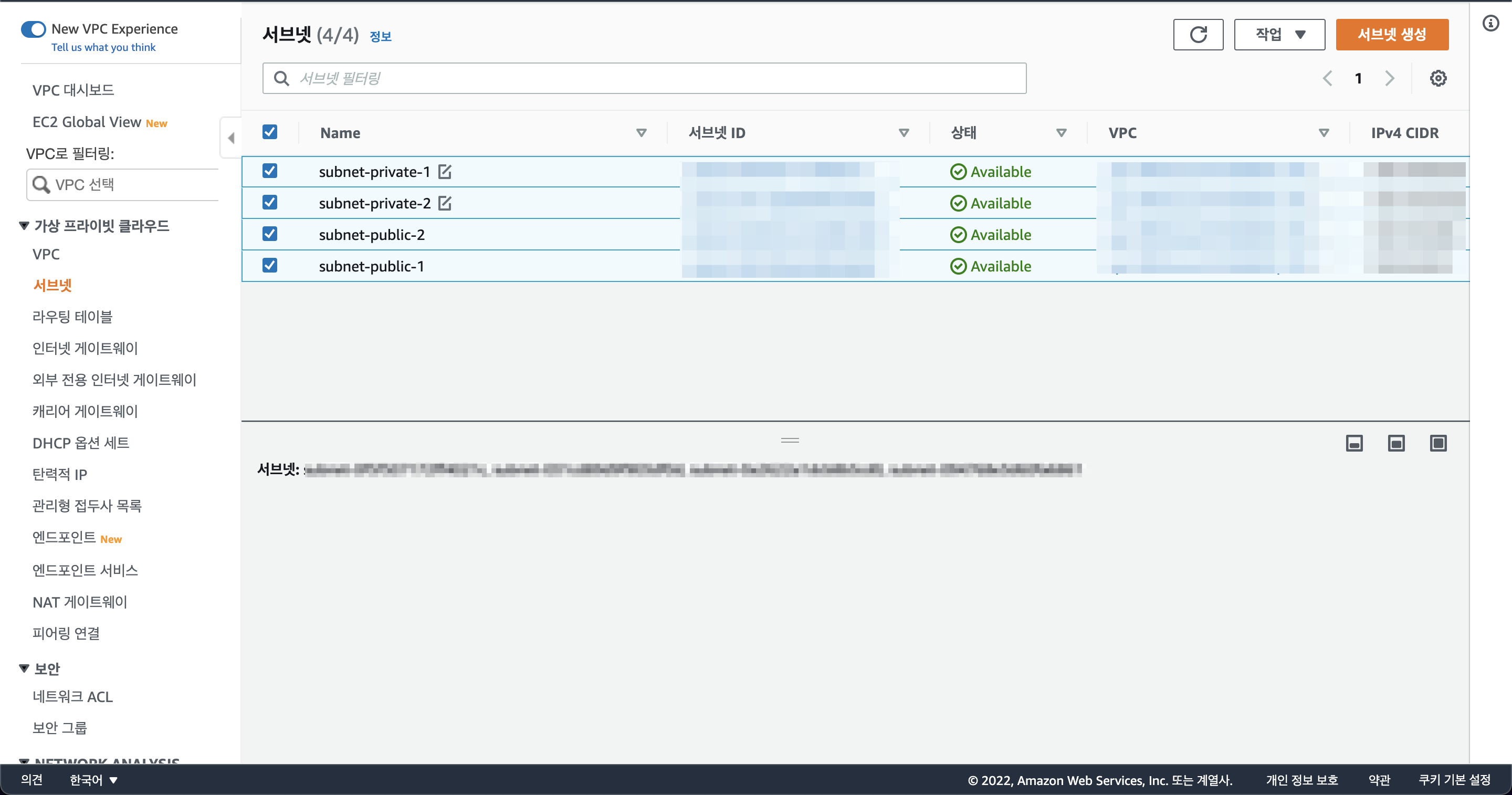

3-2. 알아보기 쉽게 Subnet Name을 수정

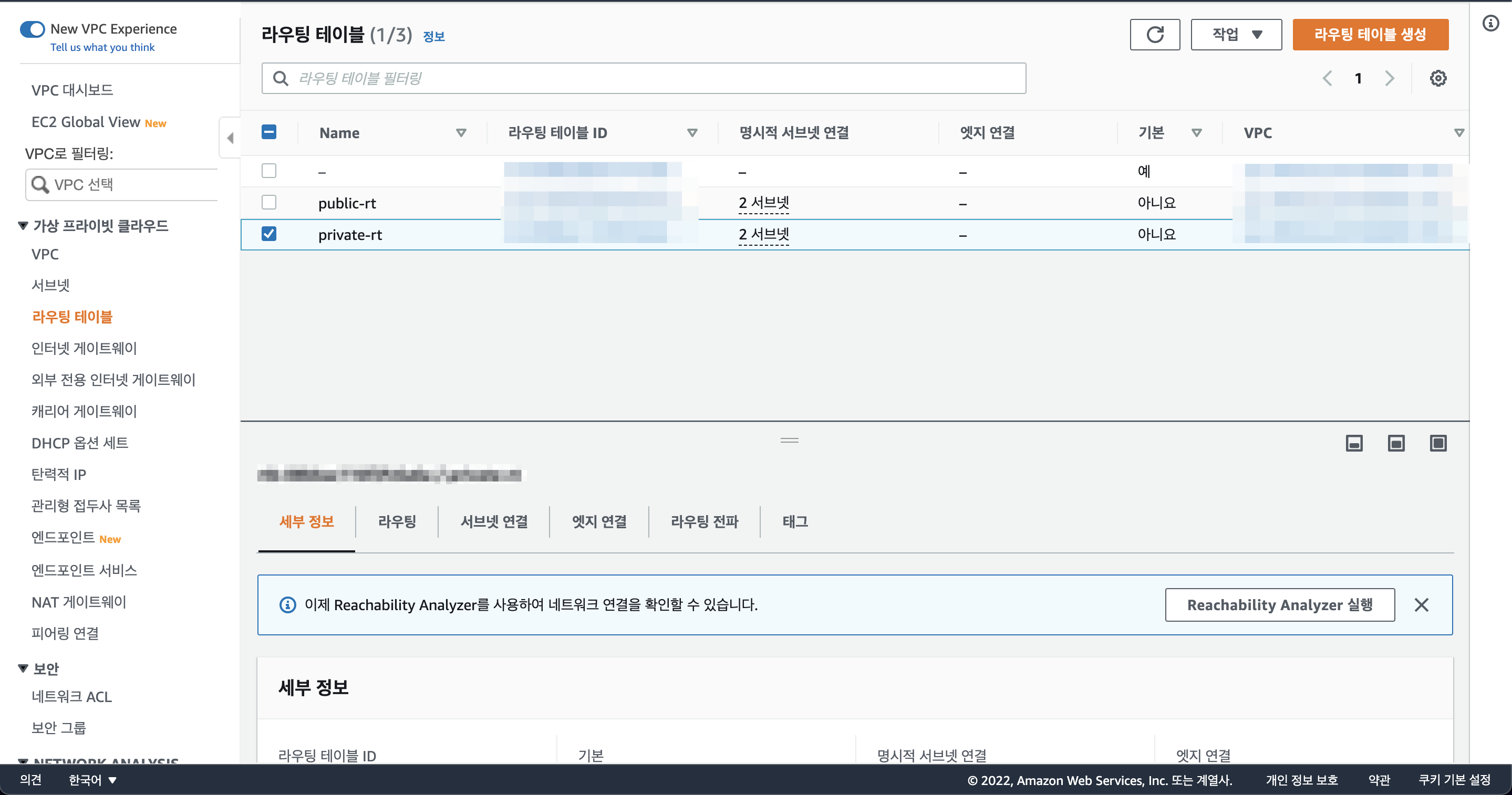

3-3. 라우팅 테이블에서 Public과 Private 둘로 묶기

Public 서브넷들을 연결하여 public-rt를 구성하고 Private 서브넷들을 연결하여 private-rt를 구성합니다.

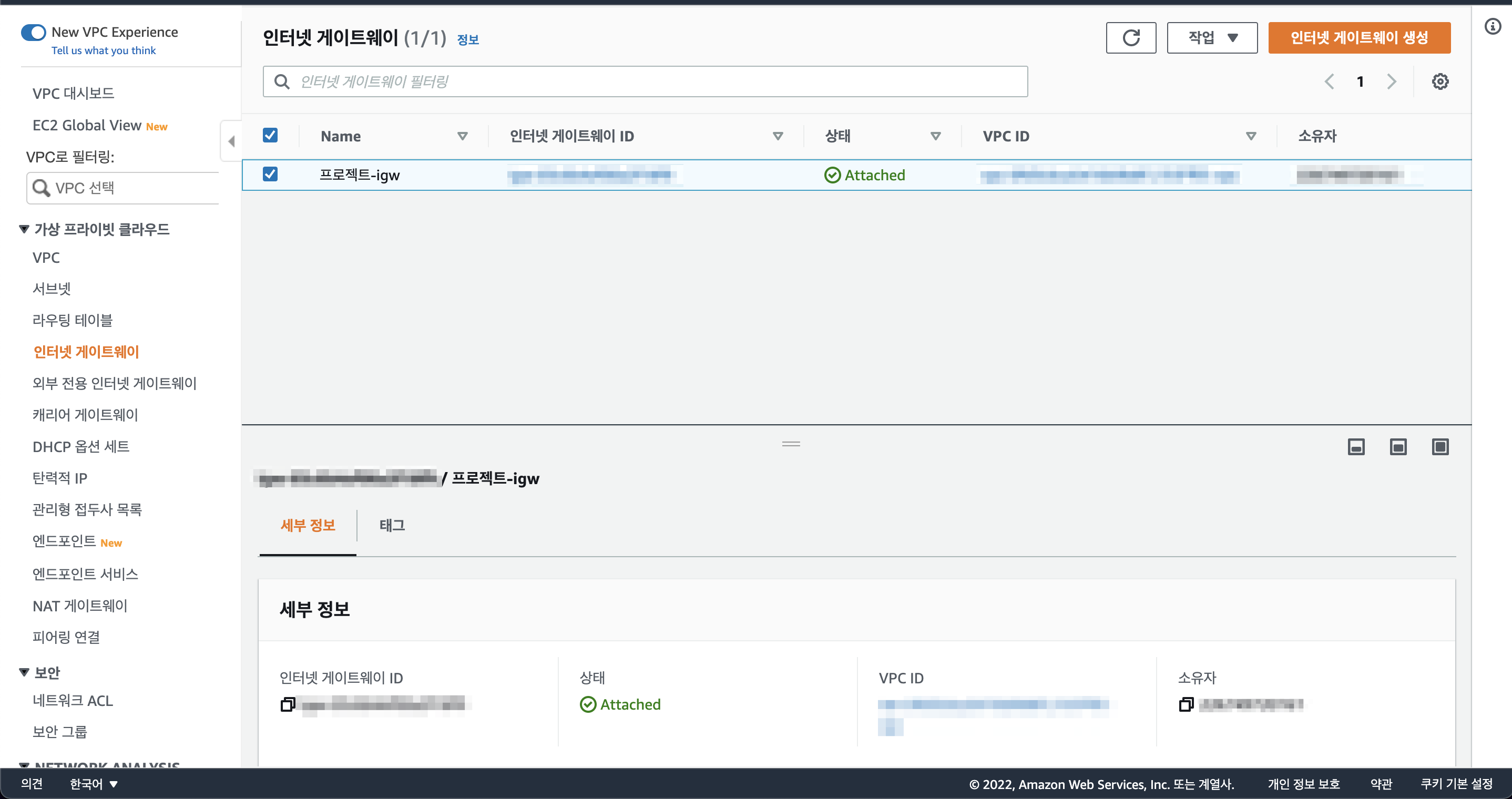

3-4. 인터넷 게이트웨이 생성하여 VPC에 연결

VPC 마법사를 통해 이미 생성되어 있다면 넘어가도 좋습니다.

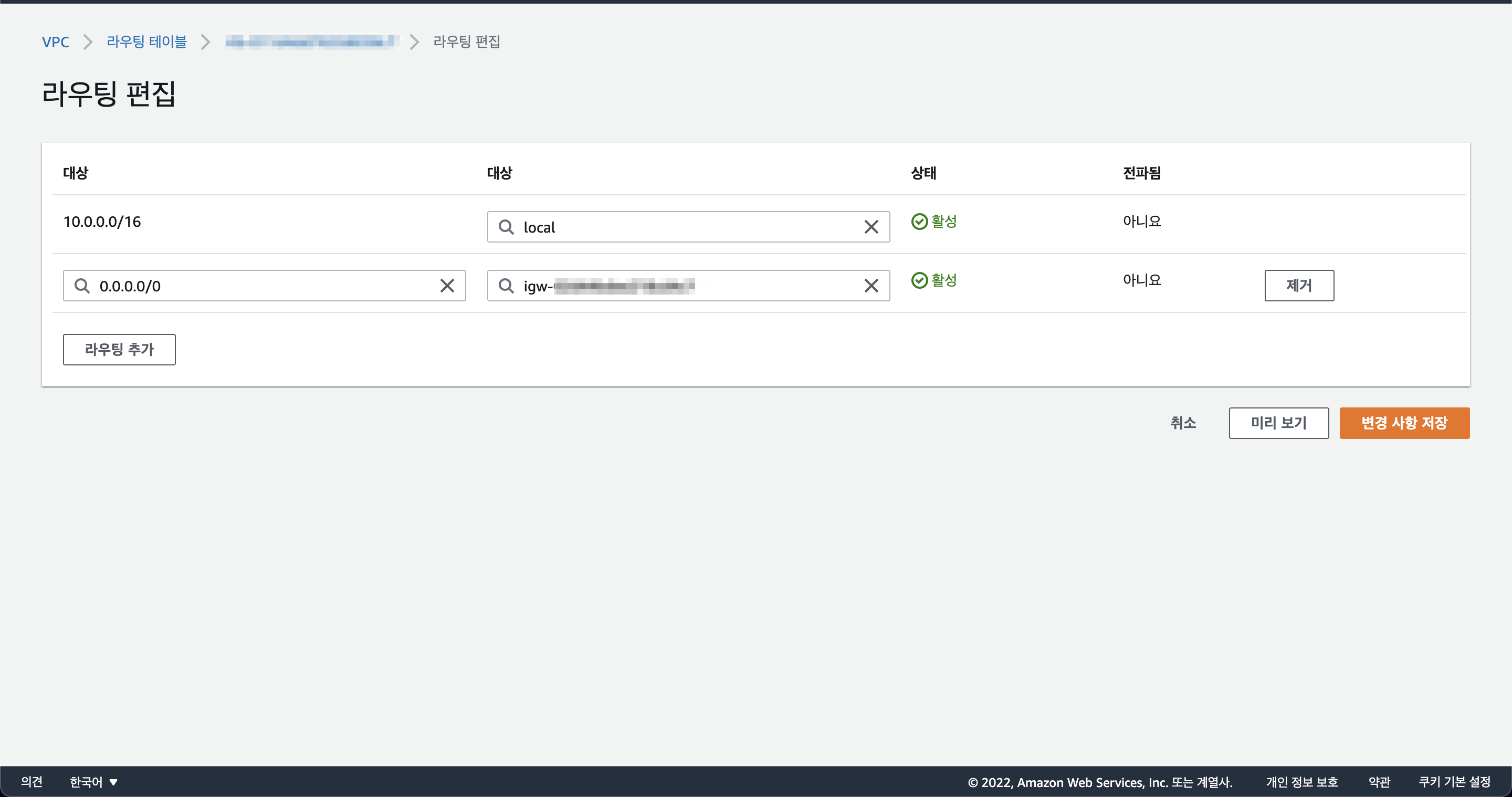

3-5. public-rt에 인터넷 게이트웨이 추가

VPC 마법사를 통해 이미 생성되어 있다면 넘어가도 좋습니다.

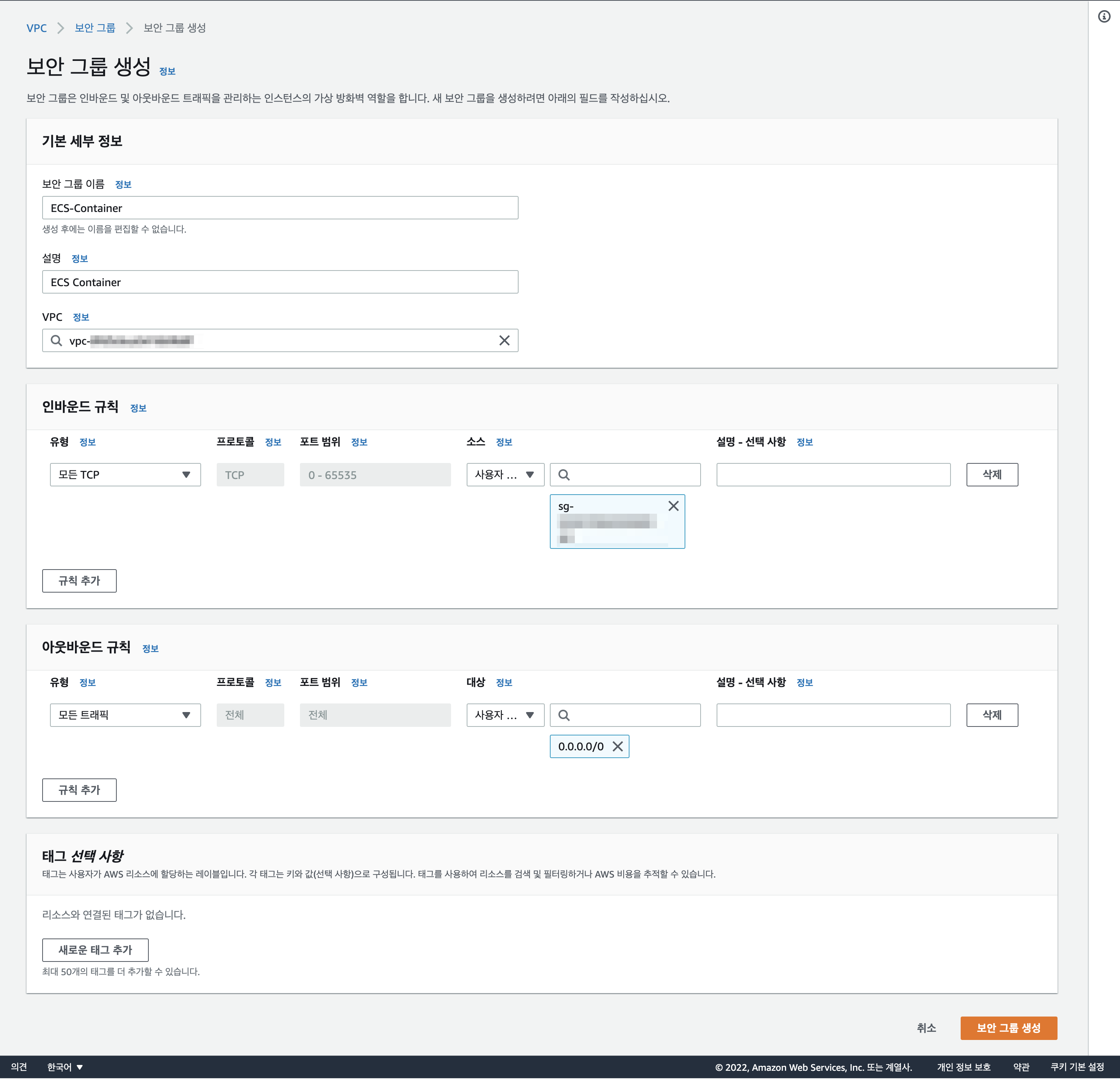

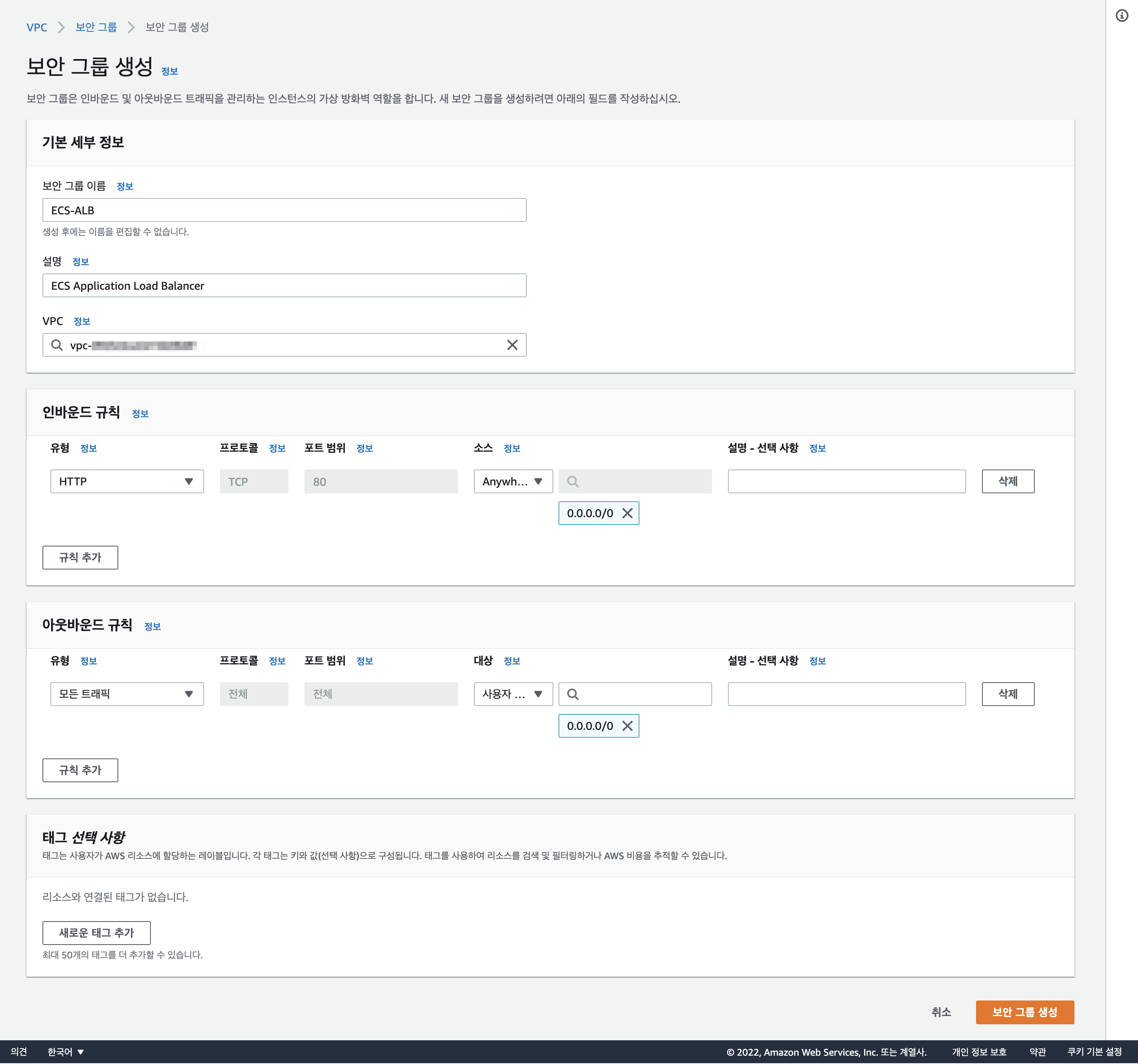

3-6. ECS 컨테이너와 LoadBalancer에 대한 보안 그룹 생성

ECS 컨테이너를 생성할 때 로드밸런서를 설정하기 때문에 로드 밸런서의 보안 그룹을 설정합니다.

ECS 컨테이너의 경우 Private Subnet에 배치하여 외부에서 접근하지 못하도록 하고, 로드밸런서를 통해서 들어오도록 소스를 로드밸런서 보안 그룹으로 설정합니다.

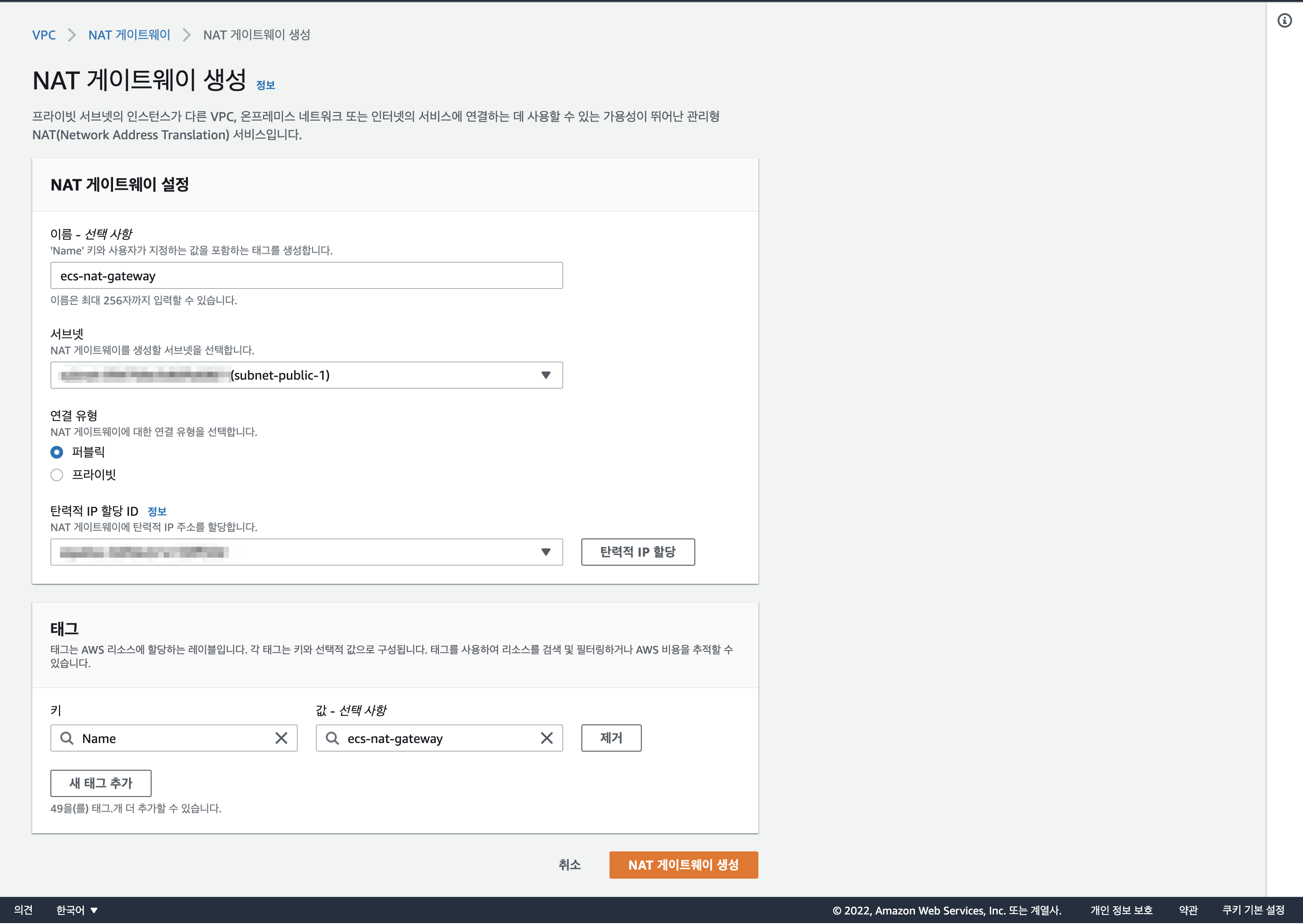

3-7. NAT Gateway 생성

클러스터를 생성하고 EC2 인스턴스를 Private Subnet에 배치할 때 NAT Gateway를 통해 Private Subnet의 인스턴스가 인터넷에 연결되어야 하기 때문에, NAT Gateway를 Public Subnet에 배치합니다.

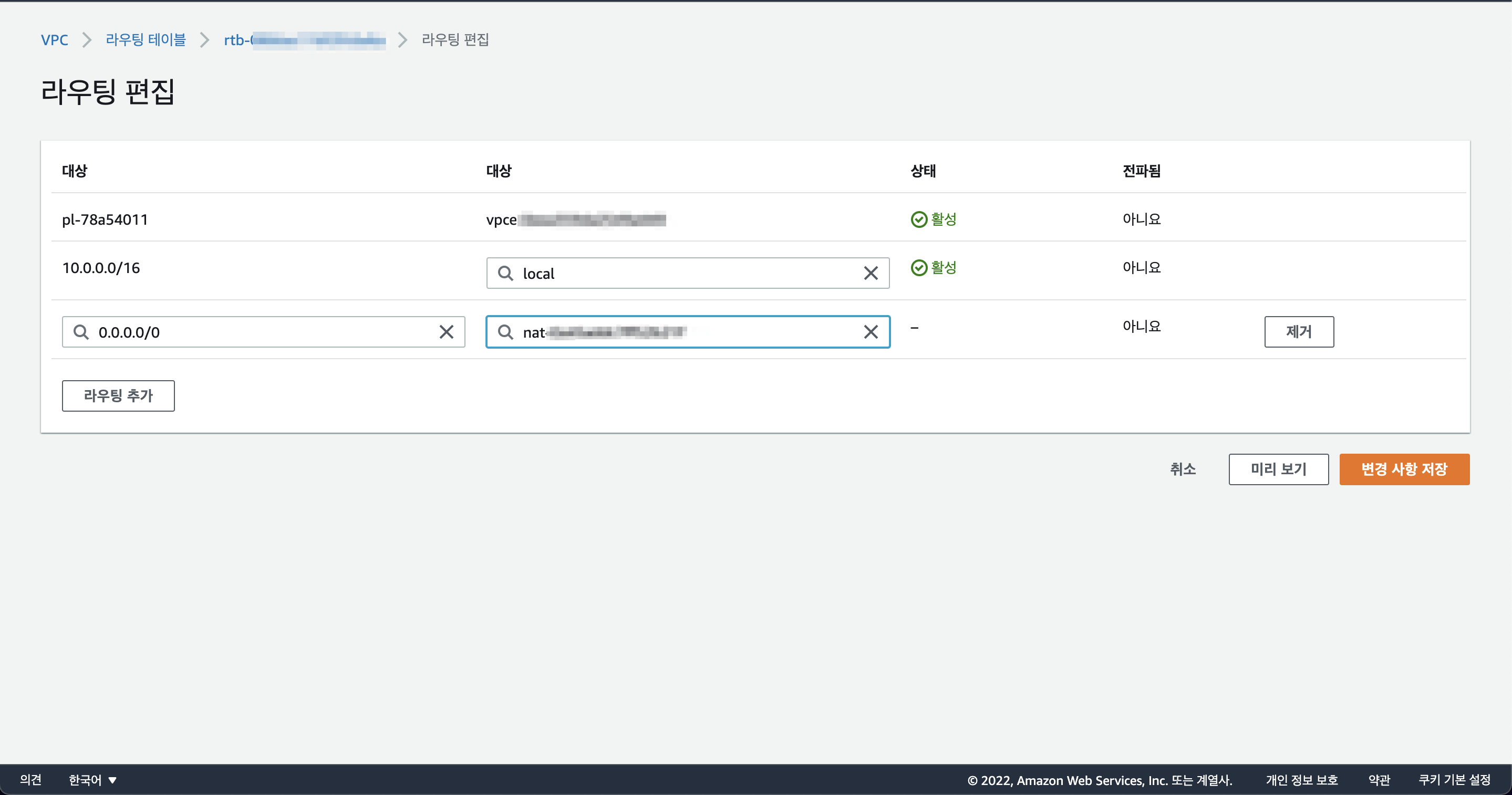

3-8. private-rt에 NAT 게이트웨이 추가

라우팅 테이블에서 private-rt의 라우팅 편집을 통해 NAT 게이트웨이를 추가합니다.

4. ECR에 이미지 업로드

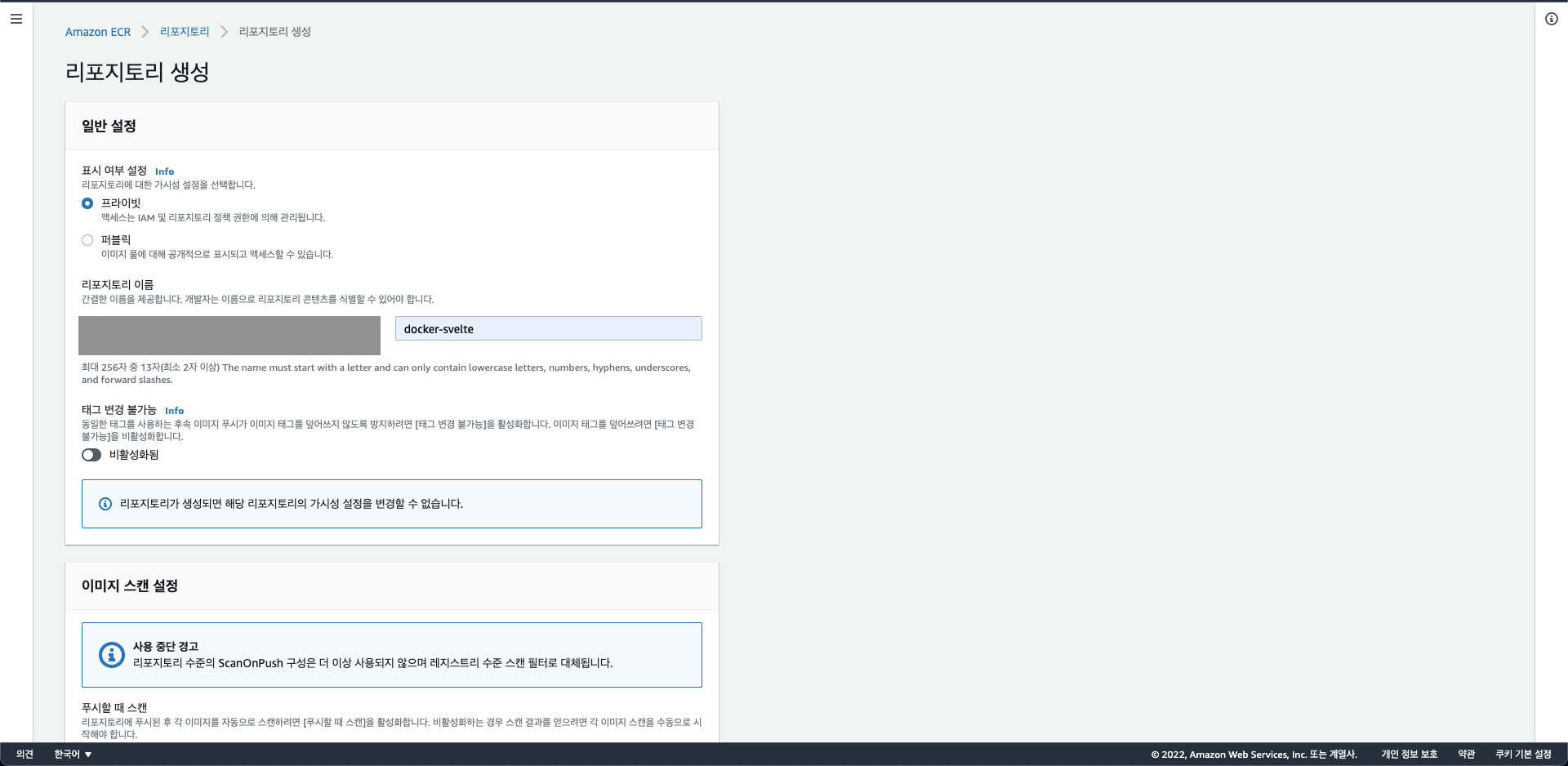

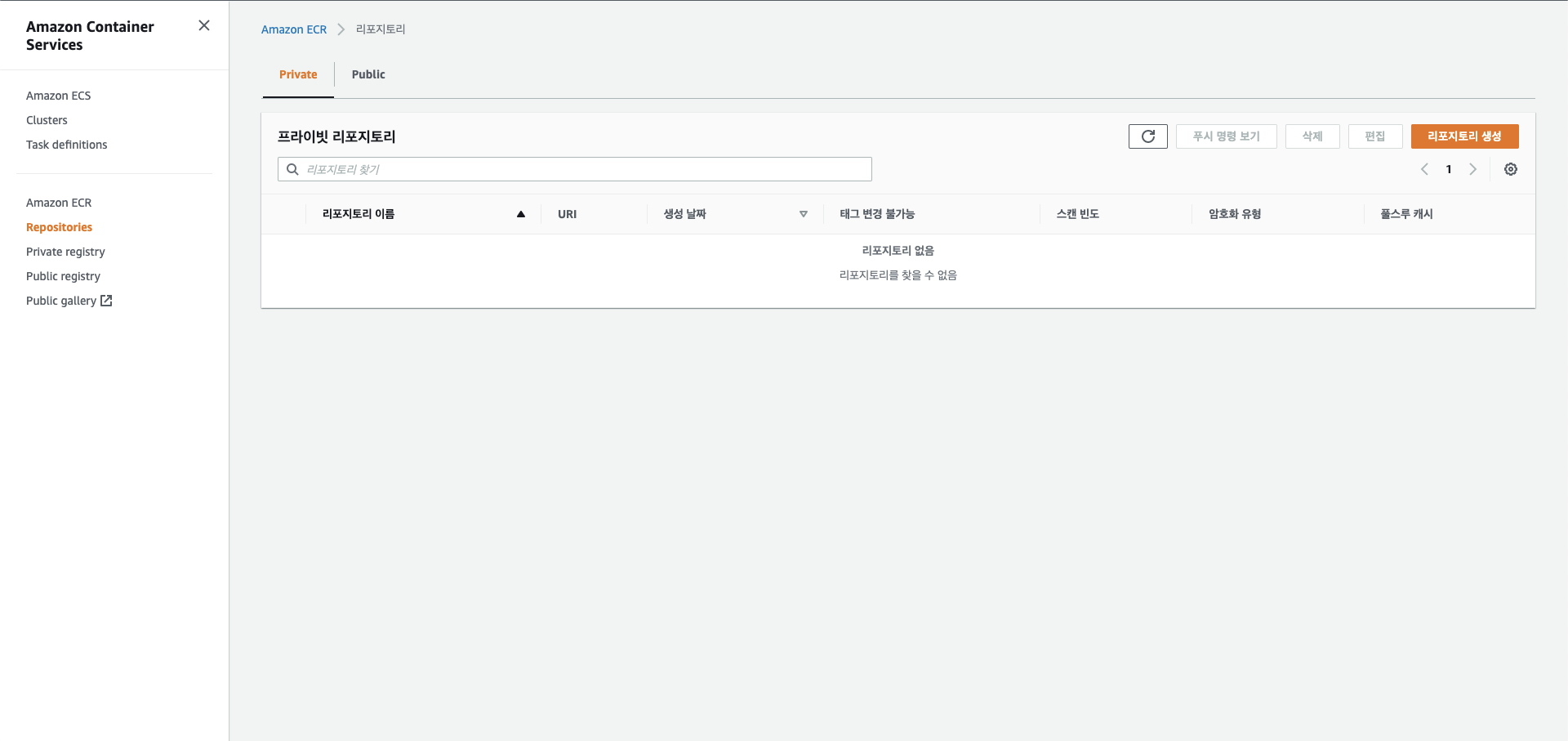

AWS ECS에서는 ECR이라는 프라이빗 도커 레지스트리 서비스를 제공하고 있습니다. 도커 레지스트리는 도커 이미지를 저장 및 관리하는 서비스로, 이전에 생성했던 도커 이미지를 업로드하기 위해 AWS 콘솔에 접속하여 ECR 리포지토리를 생성합니다.

리포지토리를 생성하고 나면 대시보드에서 푸시 명령 보기를 참고하여 앞서 만들었던 Docker 이미지를 해당 리포지토리로 업로드할 수 있습니다.

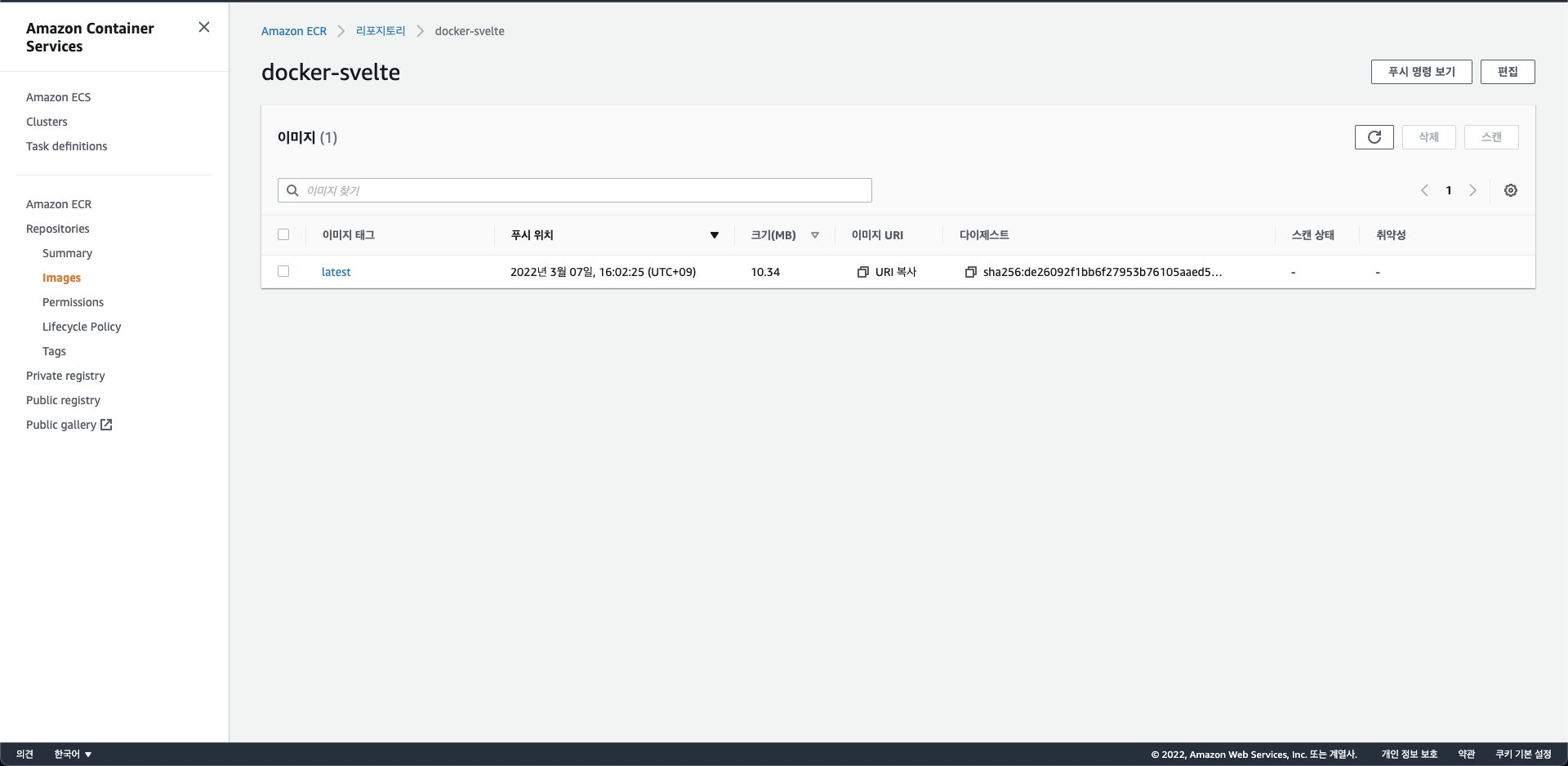

이미지 업로드가 성공적으로 완료되었다면 리포지토리에 이미지가 업로드된 것을 확인할 수 있다.

5. 작업 정의

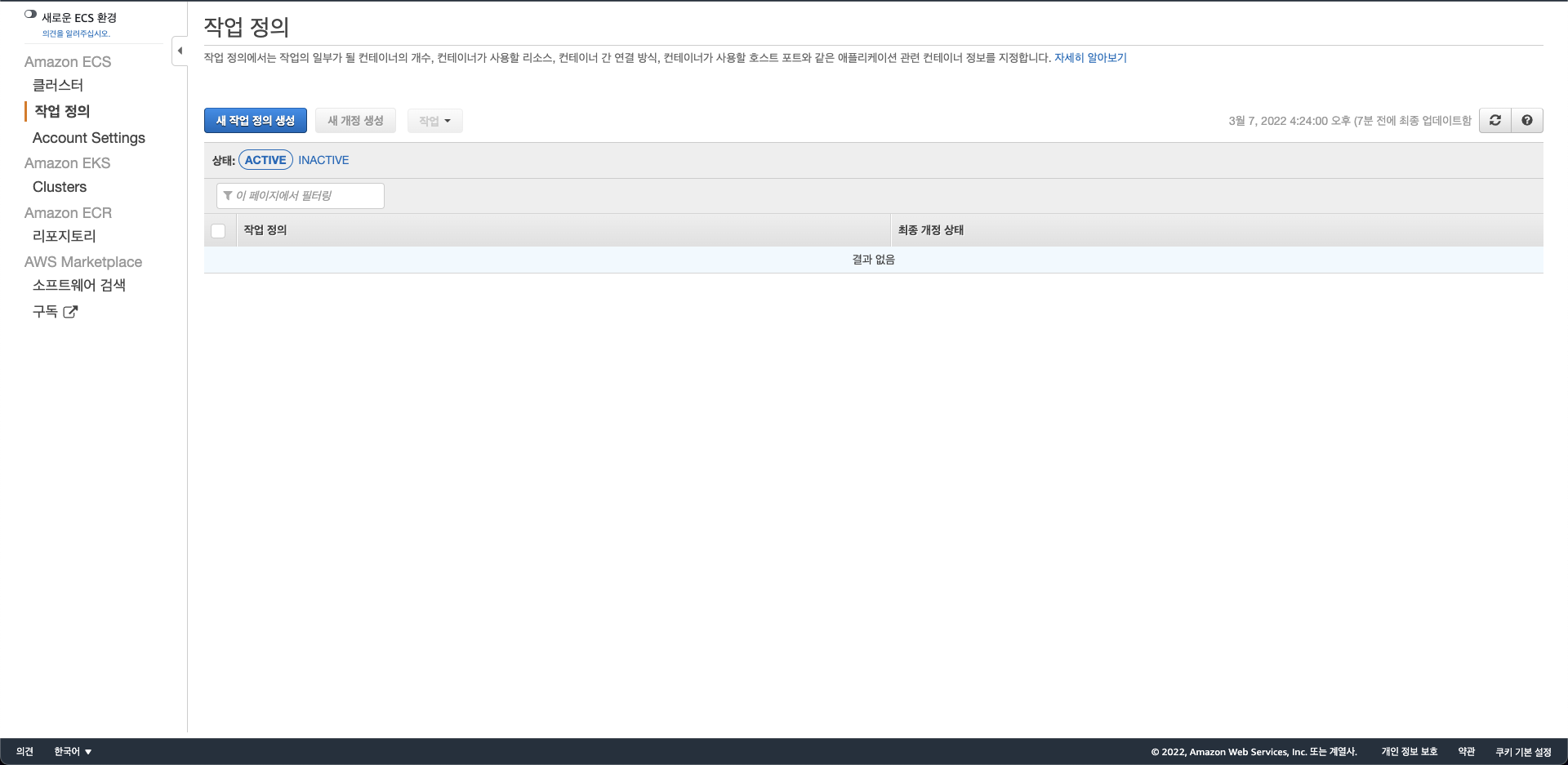

Task definition에서 작업 및 컨테이너가 참고할 이미지, 사용할 리소스 양, 시작 유형, 로깅 구성 등 다양한 매개변수를 정의할 수 있습니다.

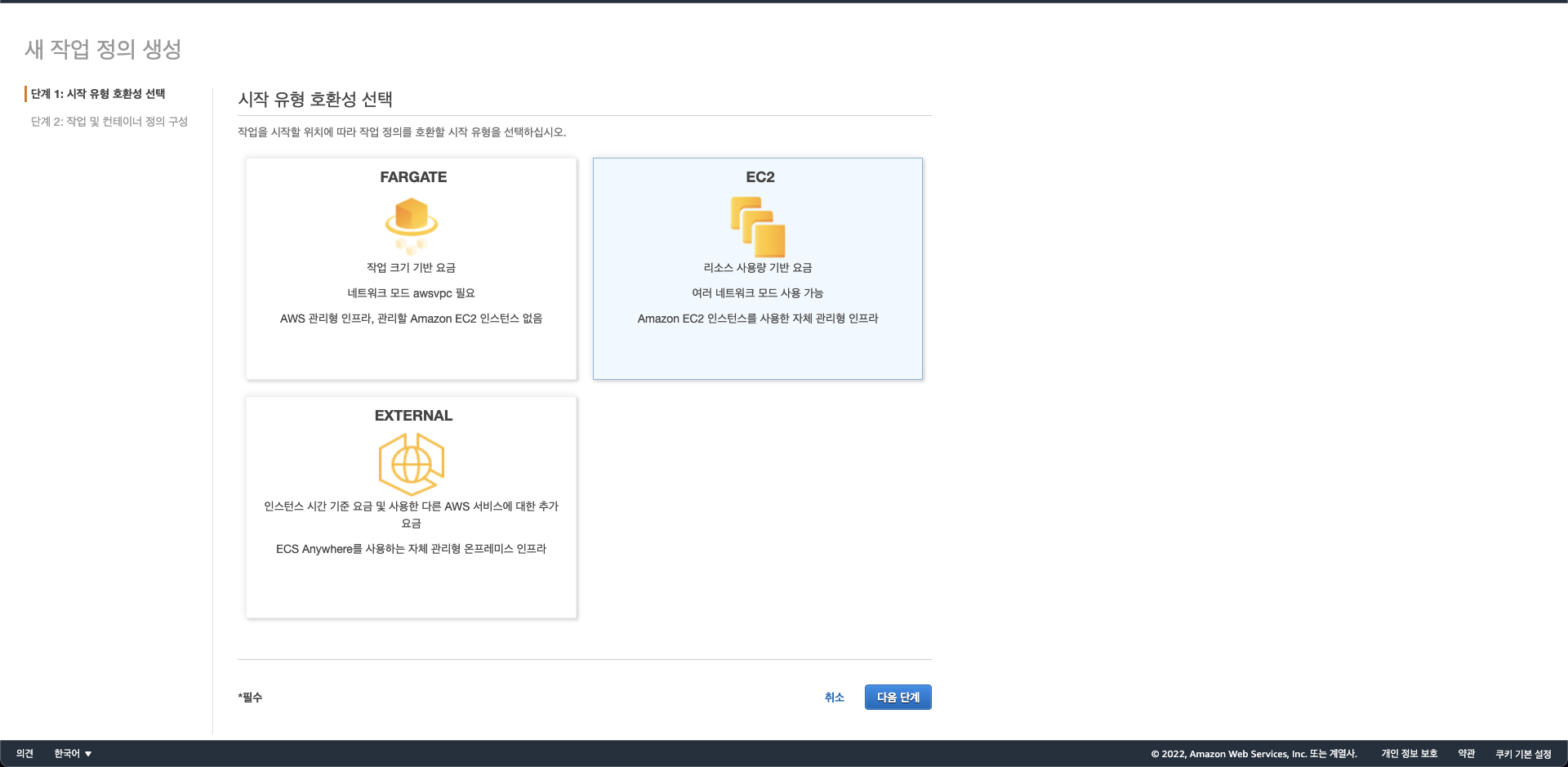

알맞은 유형을 선택하고 다음 단계로 넘어갑니다.

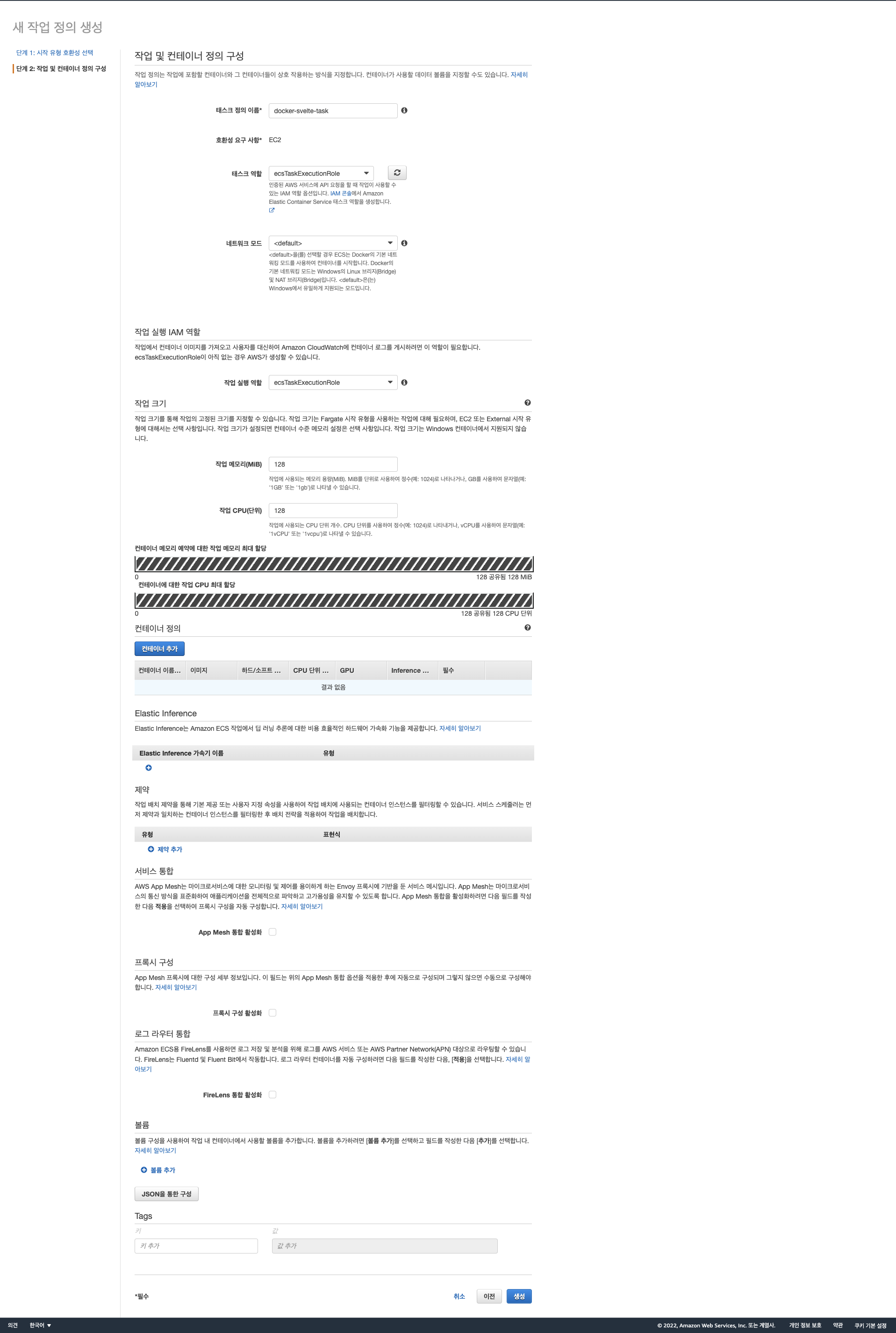

테스크 정의 이름과 테스크 역할, 작업 메모리, 작업 CPU 단위 등을 입력하고 컨테이너 추가 버튼을 클릭합니다.

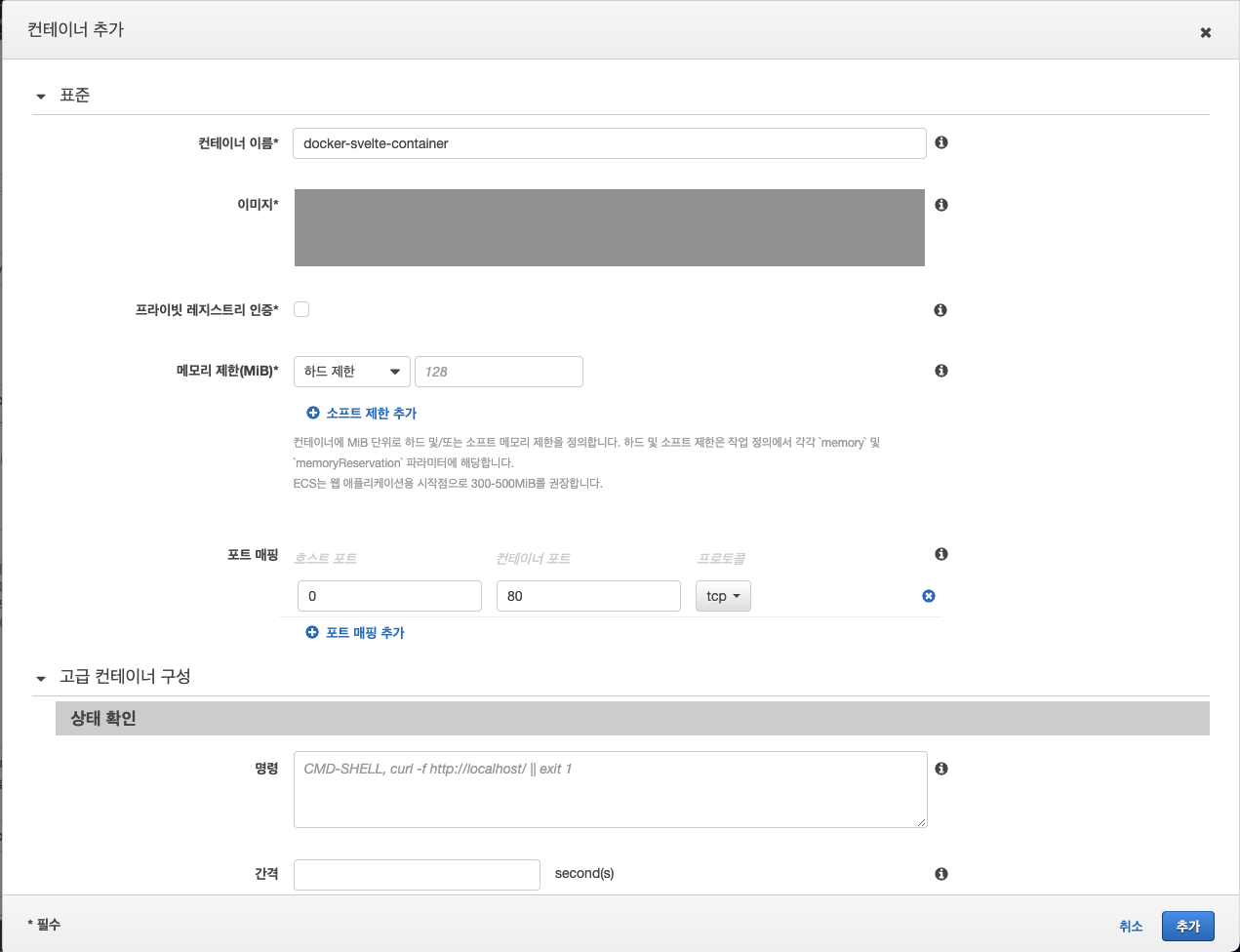

컨테이너 이름과 이미지 및 포트 매핑 정보를 입력하고 추가를 클릭합니다.

호스트 포트는 0, 컨테이너 포트는 80을 입력합니다. 호스트 포트를 지정할 경우 각 호스트에서 테스크의 인스턴스화를 하나 이상 실행할 수 없습니다. 정적 포트 매핑이 단일 컨테이너 포트 80에만 매핑할 수 있기 때문입니다.

6. 클러스터 생성

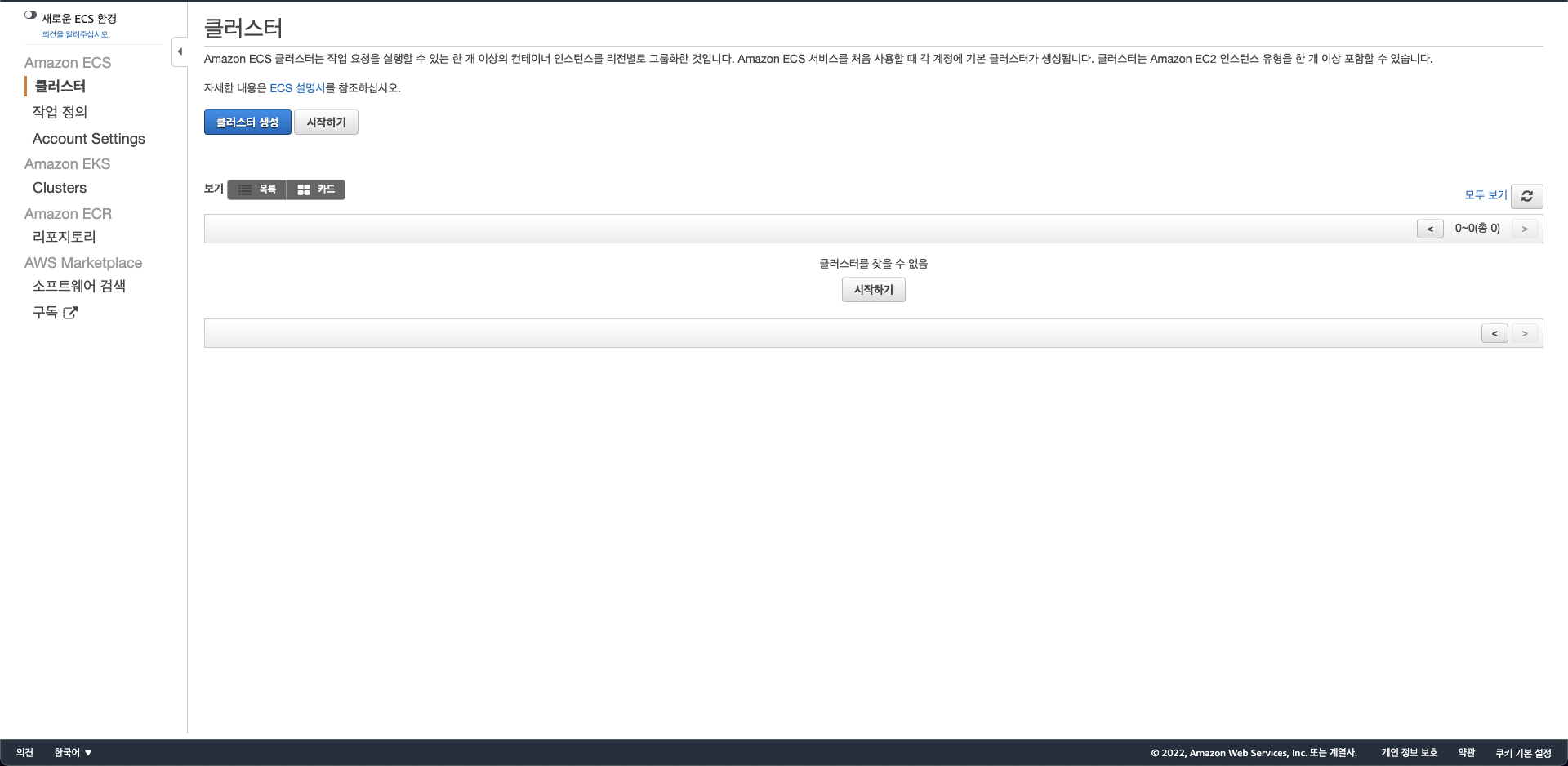

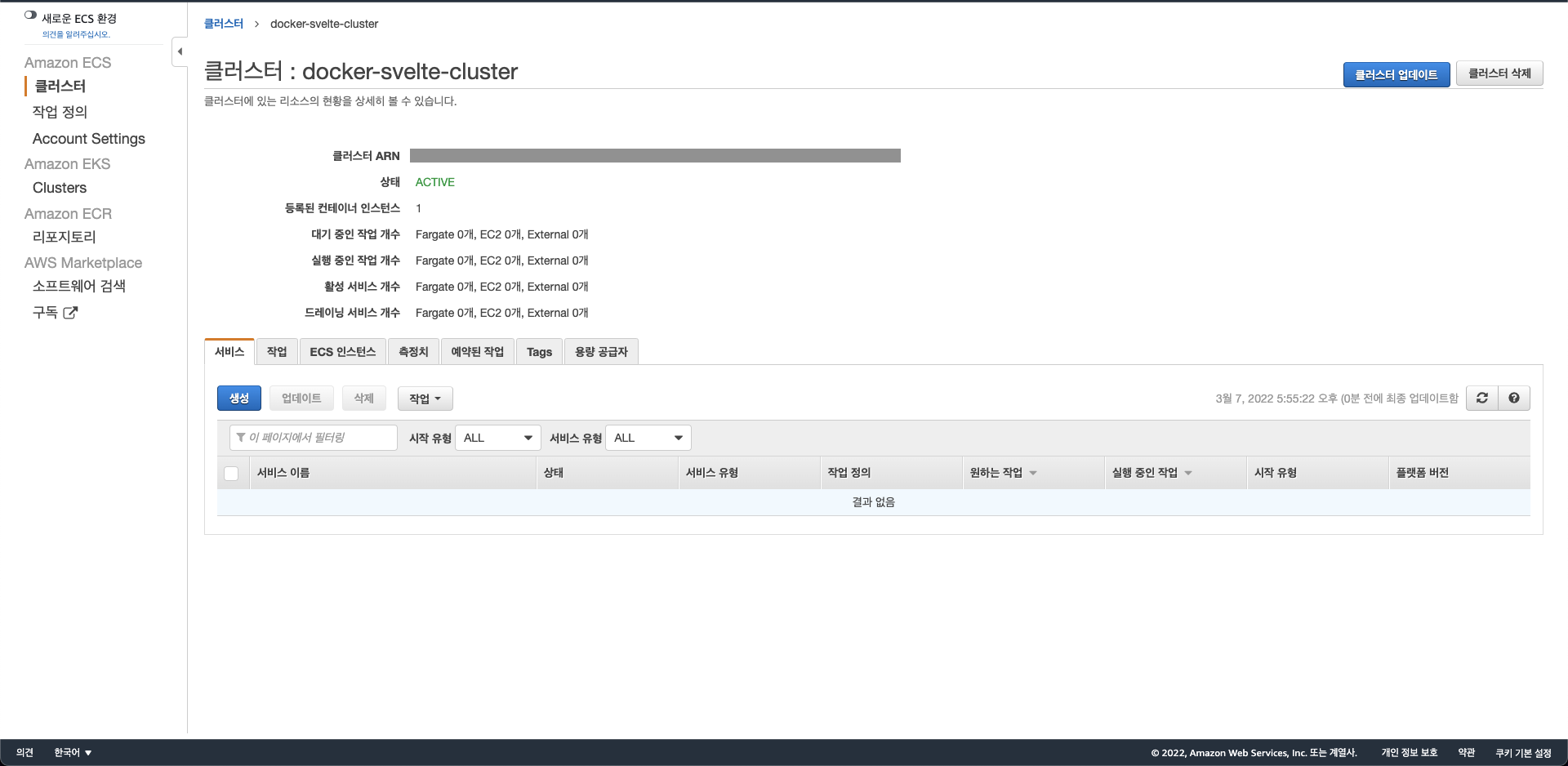

컨테이너 인스턴스들은 논리적인 그룹으로 묶이게 되는데 이 단위를 클러스터라고 부릅니다. 작업을 배포하기 위한 인스턴스는 반드시 Cluster에 등록되어야 합니다.

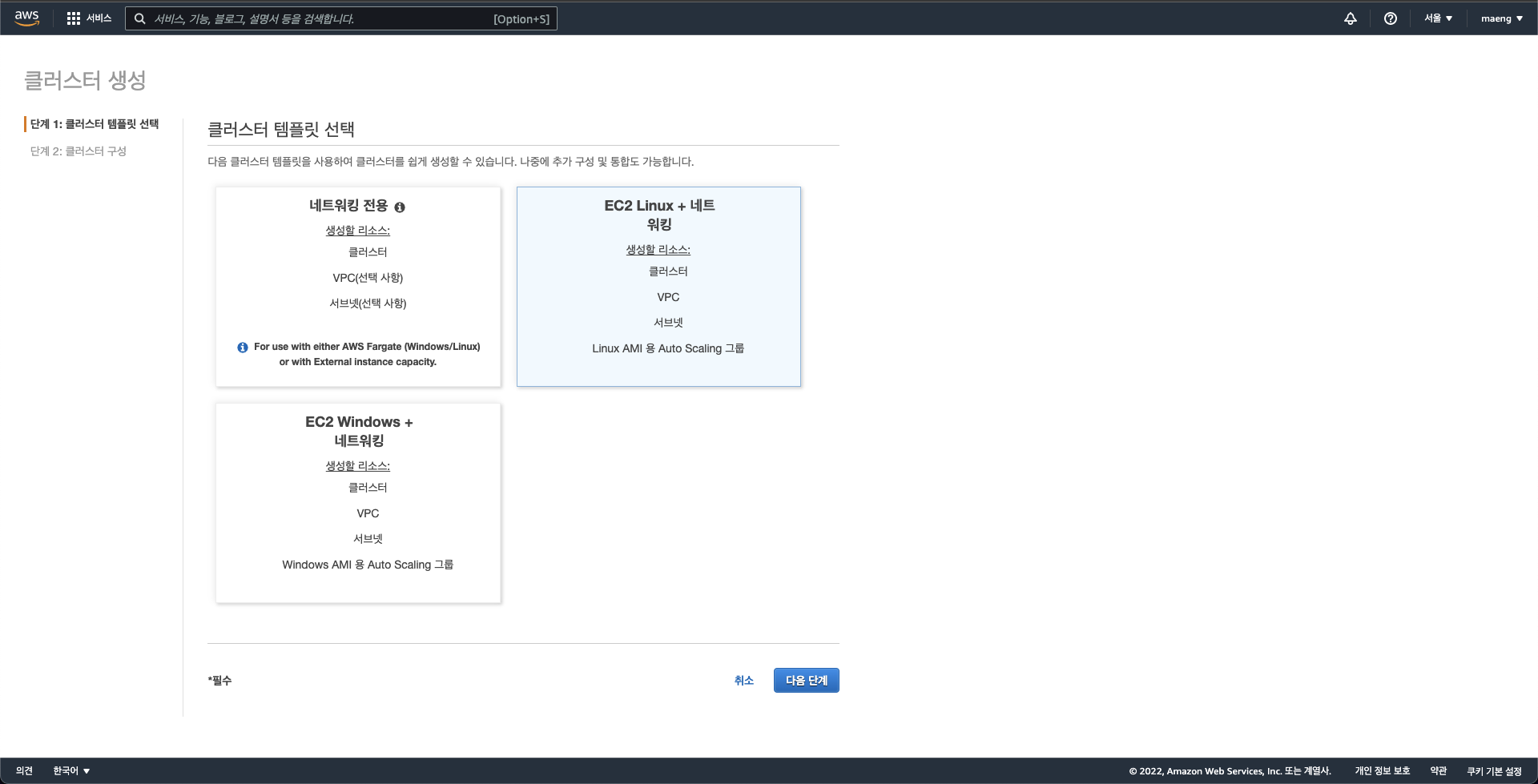

용도에 알맞은 템플릿을 선택하고 다음 단계로 넘어갑니다.

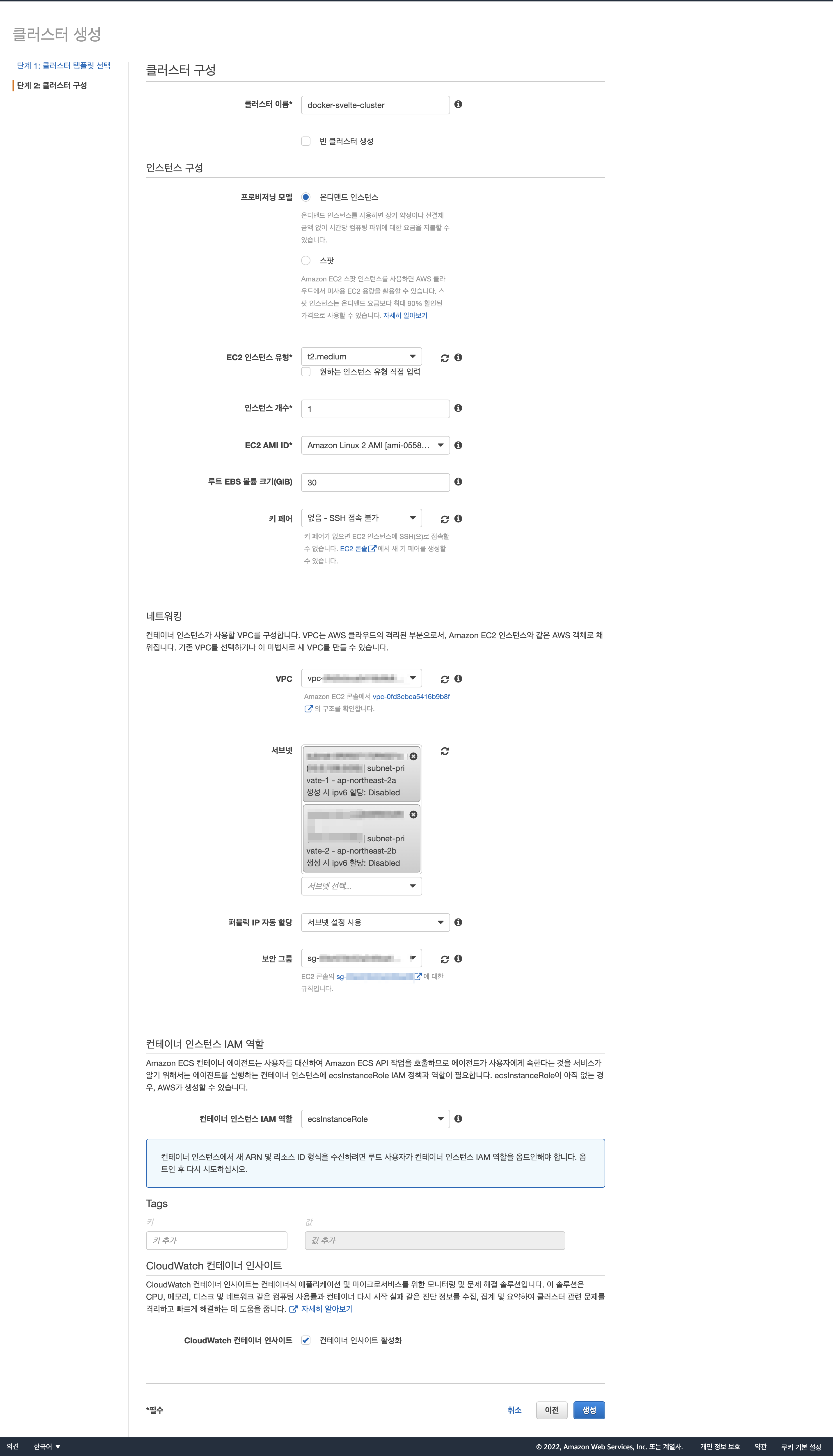

서브넷은 private subnet을 선택하고, IP 할당은 비활성화를 선택합니다. 보안 그룹은 ECS-Container를 선택합니다.

7. 서비스 생성

서비스를 통해 클러스터에서 실행하고 유지 관리할 작업 정의를 지정할 수 있다.

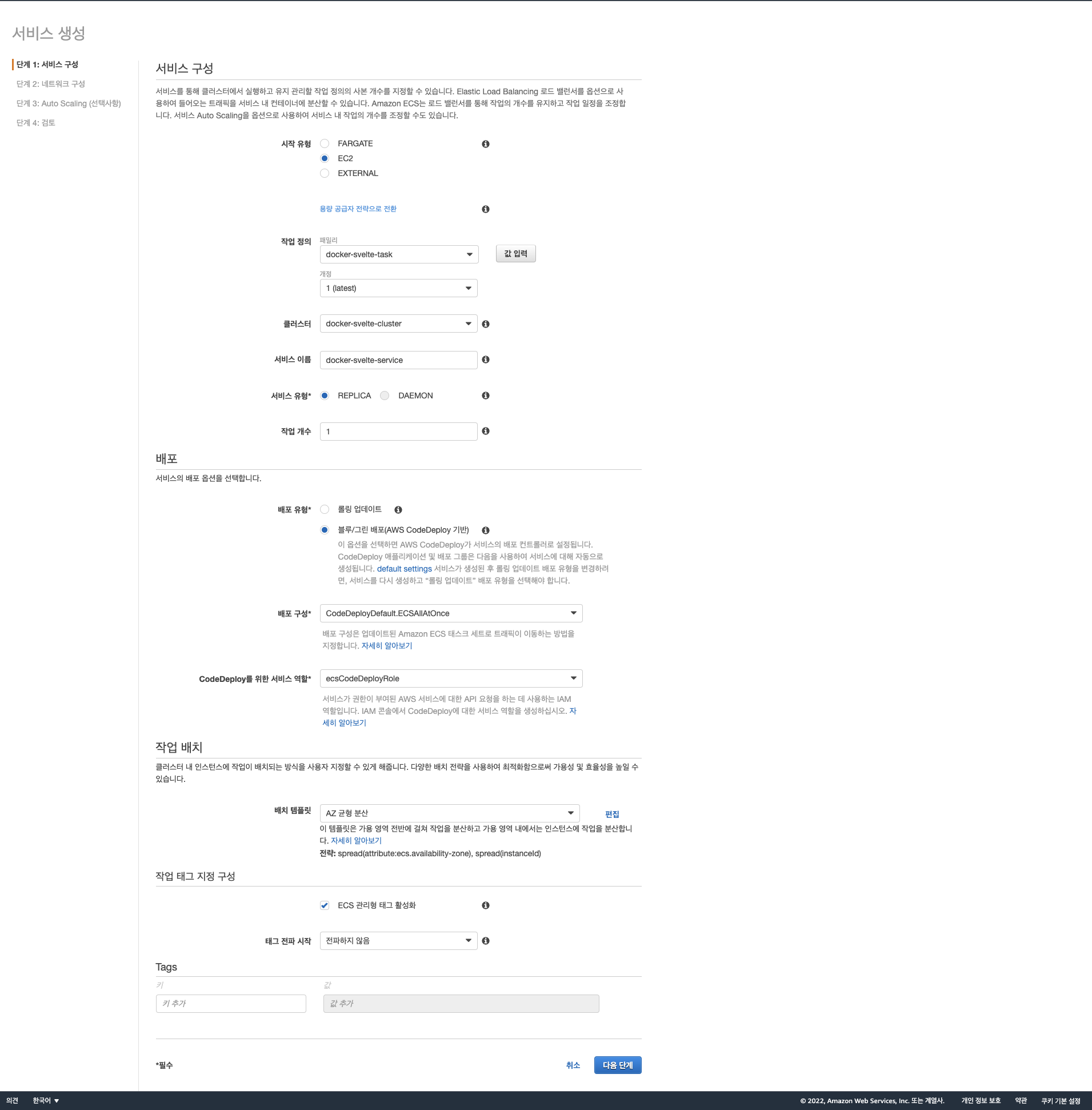

작업 시작 유형과 작업 정의를 택하고 서비스 이름 및 배포 유형 등을 선택하고 다음 단계로 넘어갑니다.

Blue/Green Deployments는 무중단 배포의 한 방식으로, 기존 버전과 새 버전이 공존하는 Rolling Update와는 달리 아래 그림처럼 기존 버전과 새 버전이 별도로 존재하는 배포 형태를 말합니다. Blue/Green Deployments의 이점은 Rolling Update 대비 두 가지 버전이 공존하면서 생기는 문제가 발생하지 않으며, 배포 후에도 기존 버전이 일정 시간 유지되어 새로운 버전의 배포에 문제가 있을 경우 더 빠른 Roll-back이 가능하다는 점입니다.

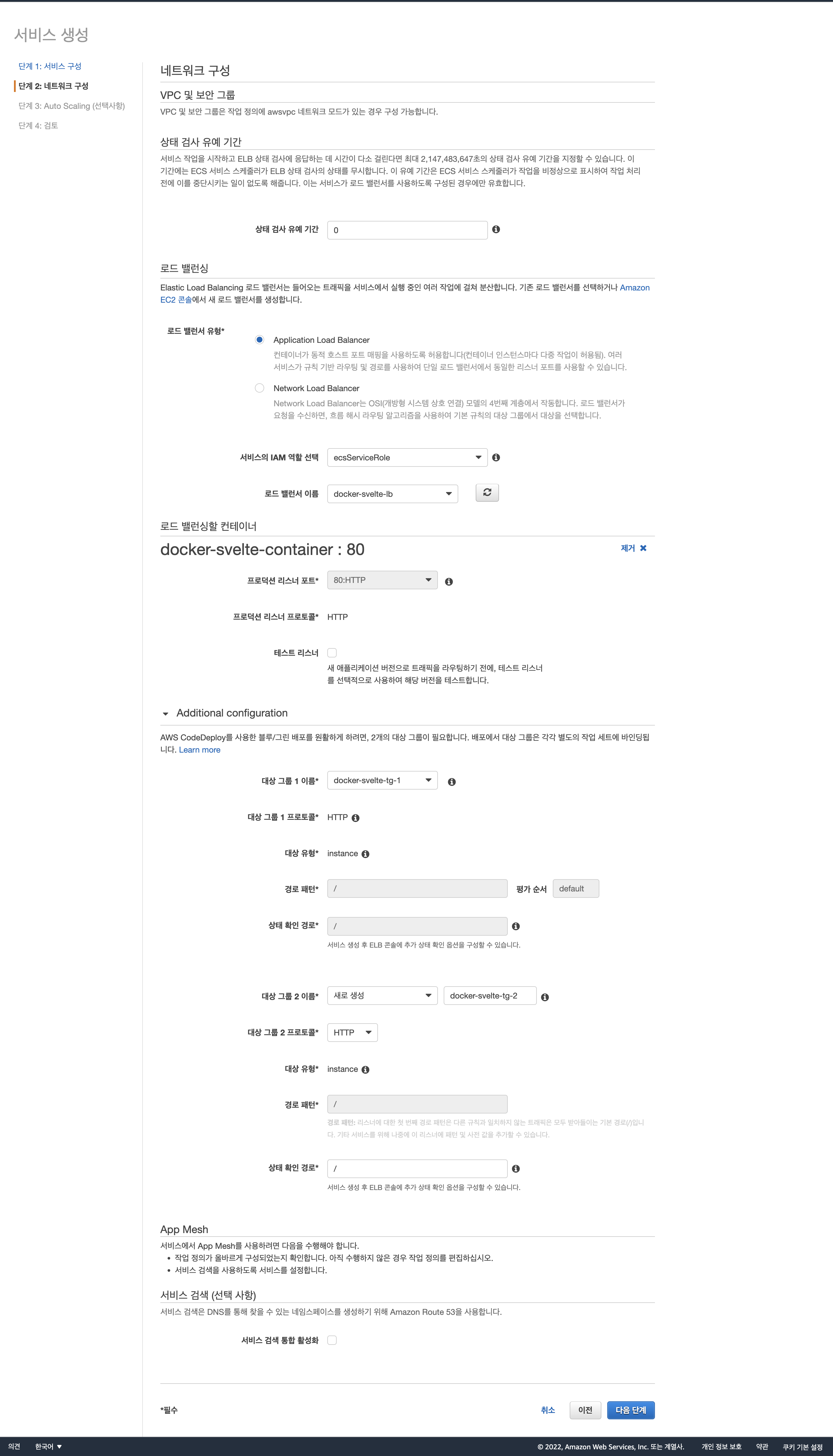

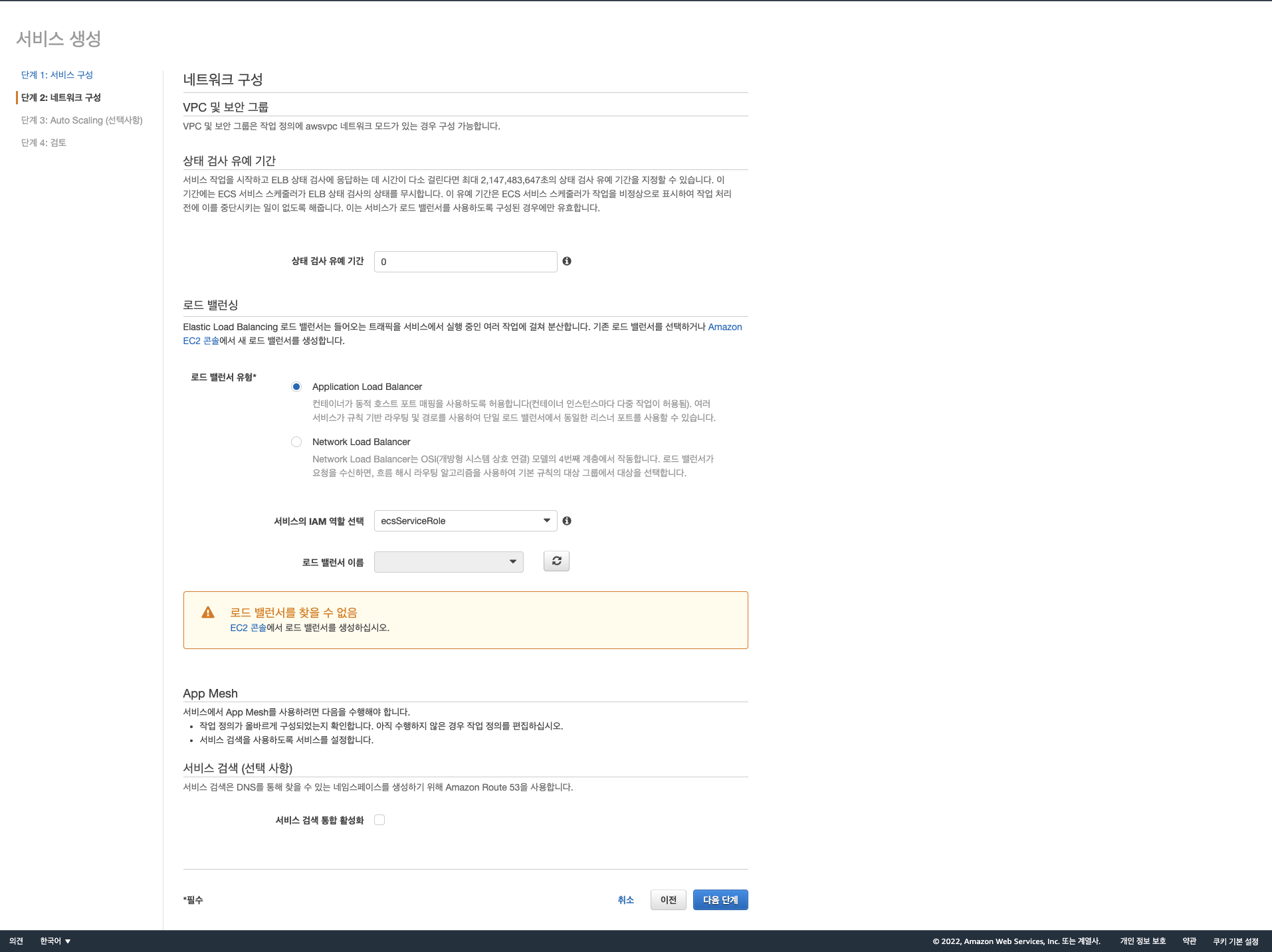

네트워크 구성을 설정합니다. 만약 로드밸런서가 없다면 EC2 콘솔에서 로드밸런서를 생성하도록 합니다.

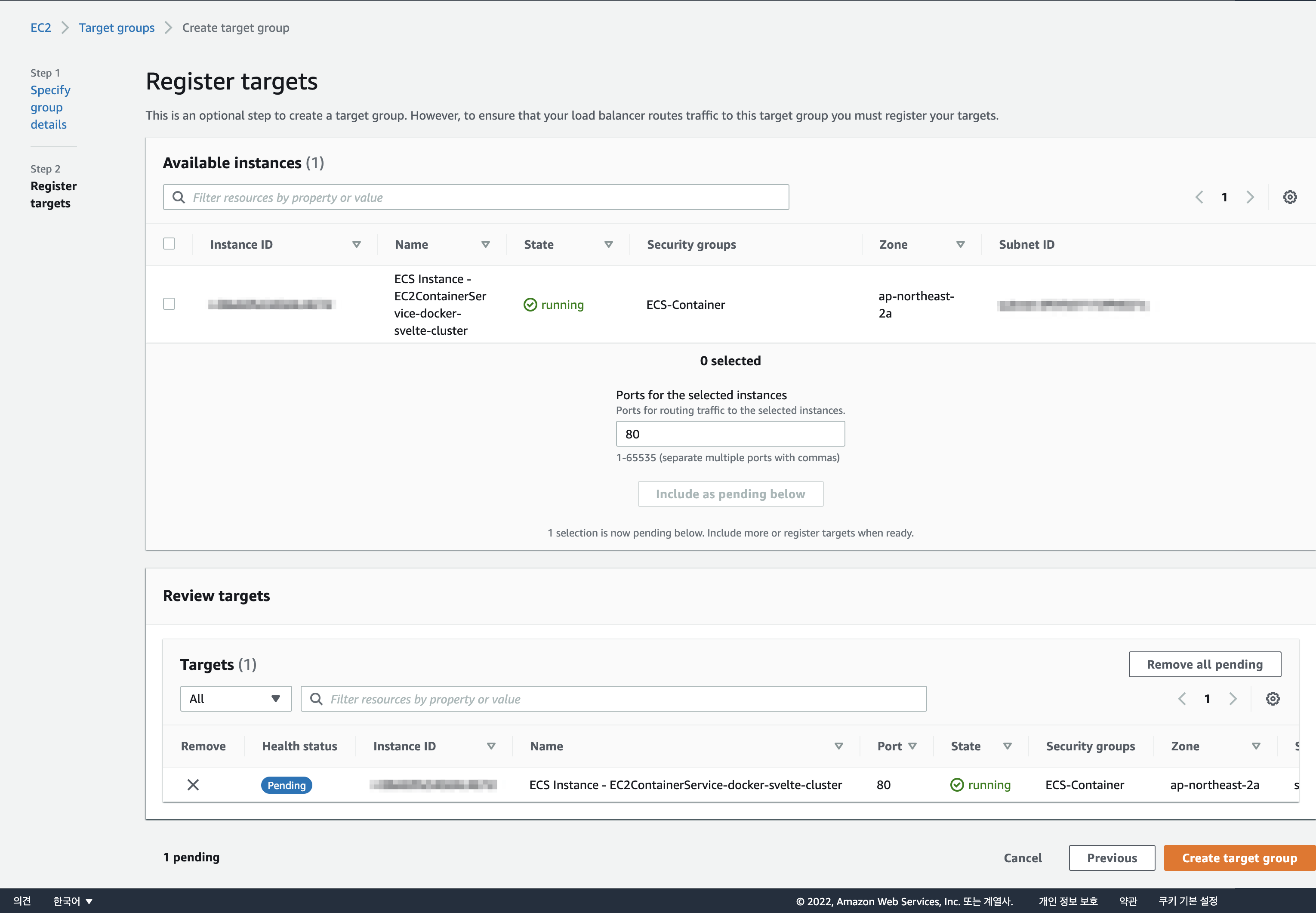

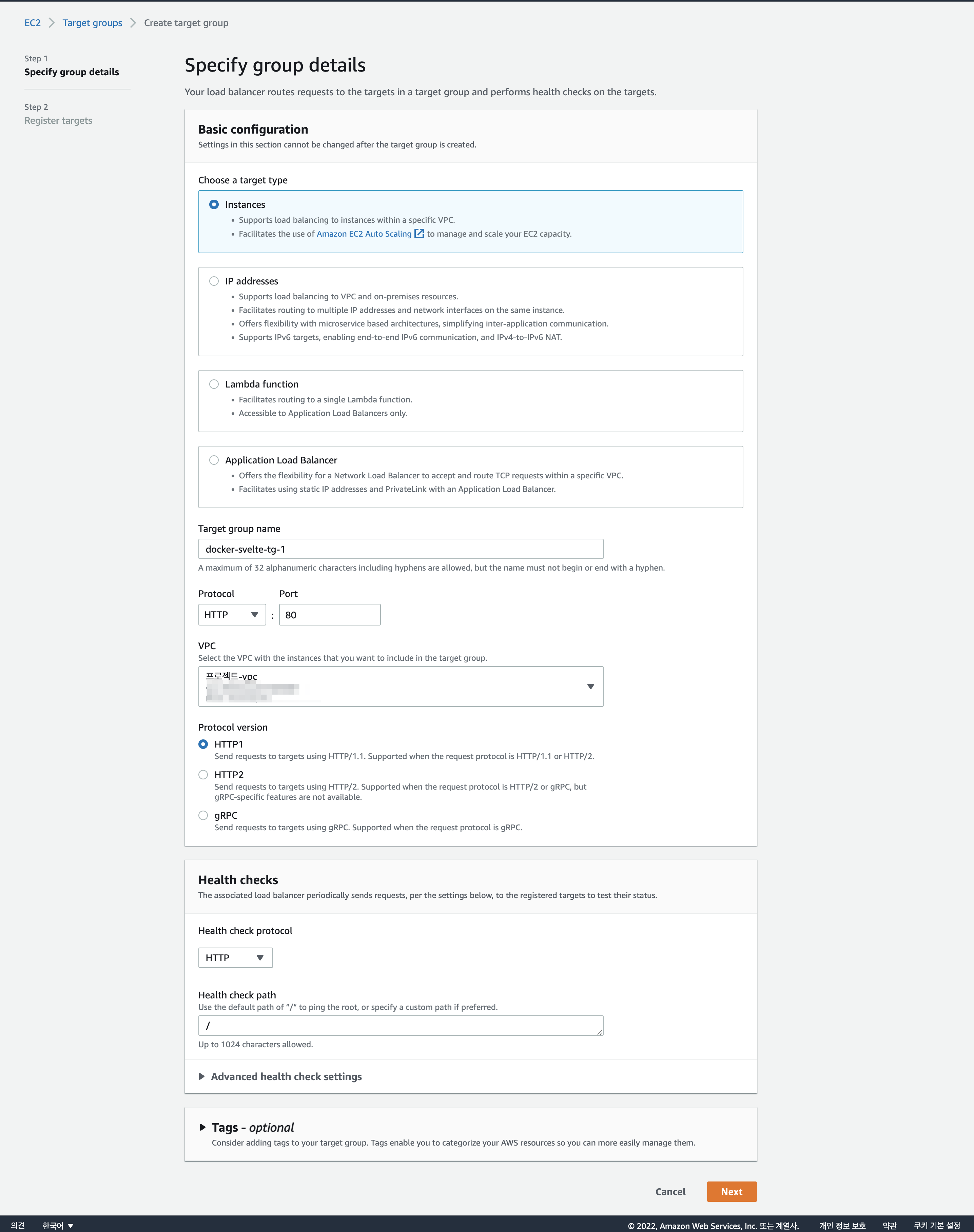

로드밸런서 생성에 필요한 Target Group을 먼저 생성합니다.

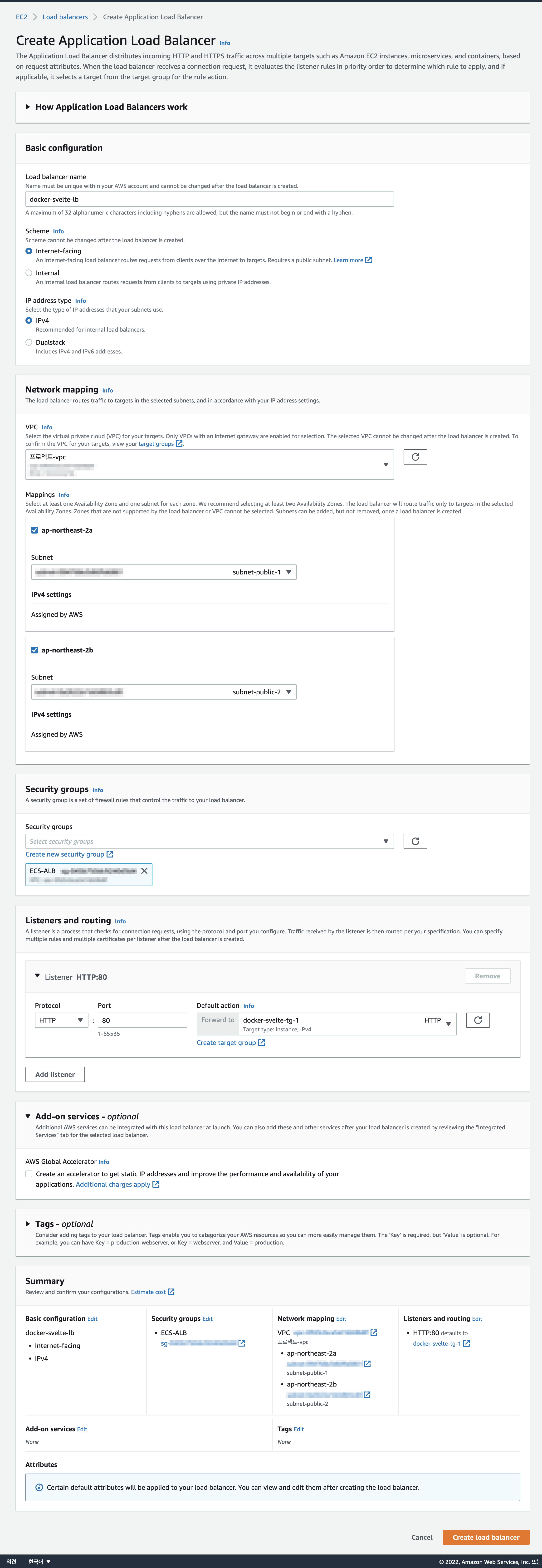

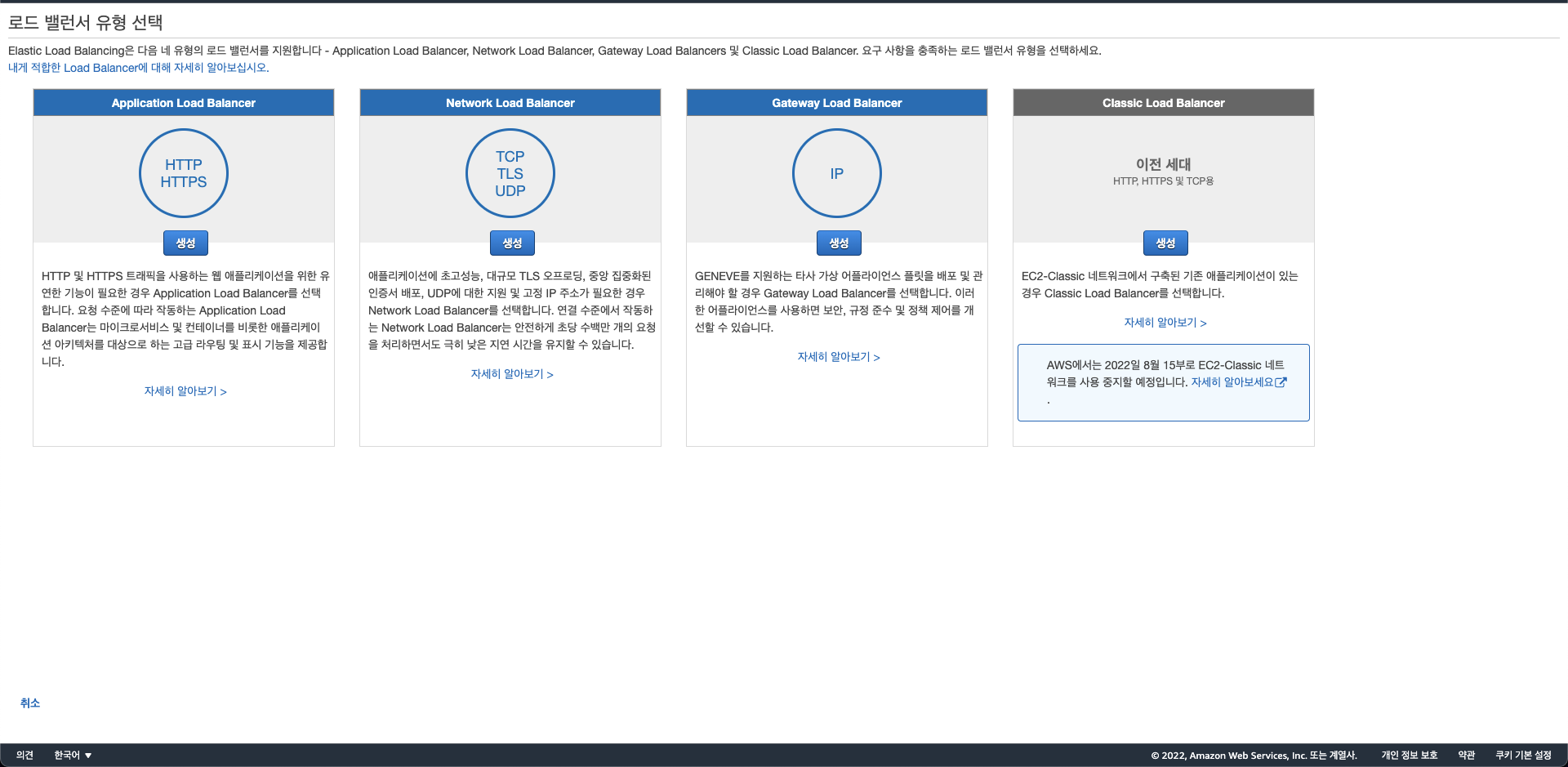

Application Load Balancer를 생성합니다.

VPC는 프로젝트-vpc를 선택하고 Subnet은 public subnet을, 보안 그룹은 ECS-ALB를 선택합니다.

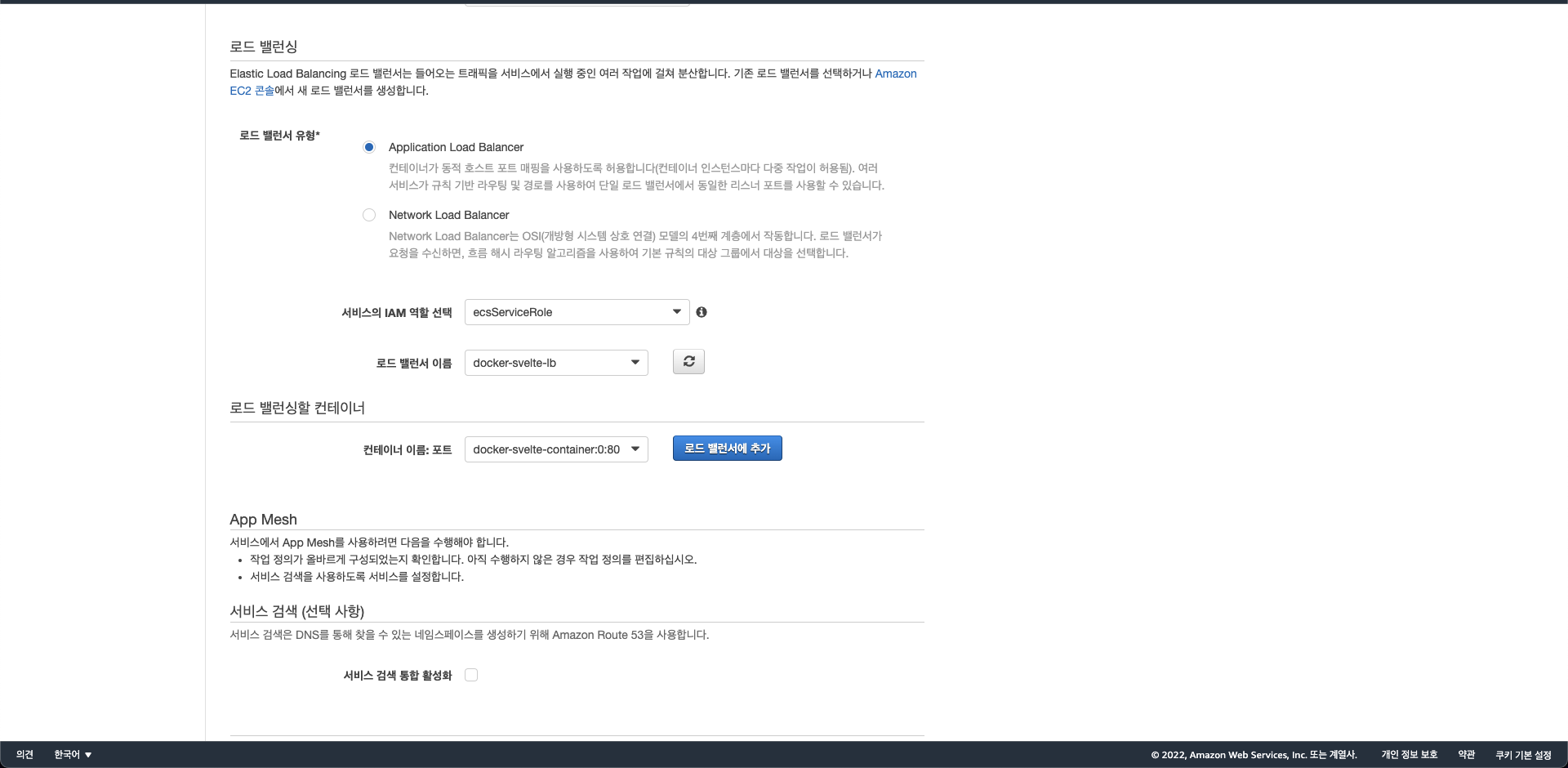

다시 ECS 서비스 생성 페이지로 이동하여 로드밸런서 부분에 새로고침 버튼을 누르면, 로드밸런서가 새로 생겼음을 확인할 수 있습니다.

AWS CodeDeploy를 사용한 블루/그린 배포를 원활하게 하려면 2개의 대상 그룹이 필요하므로, 대상 그룹을 추가로 등록하고 서비스 생성을 완료합니다.

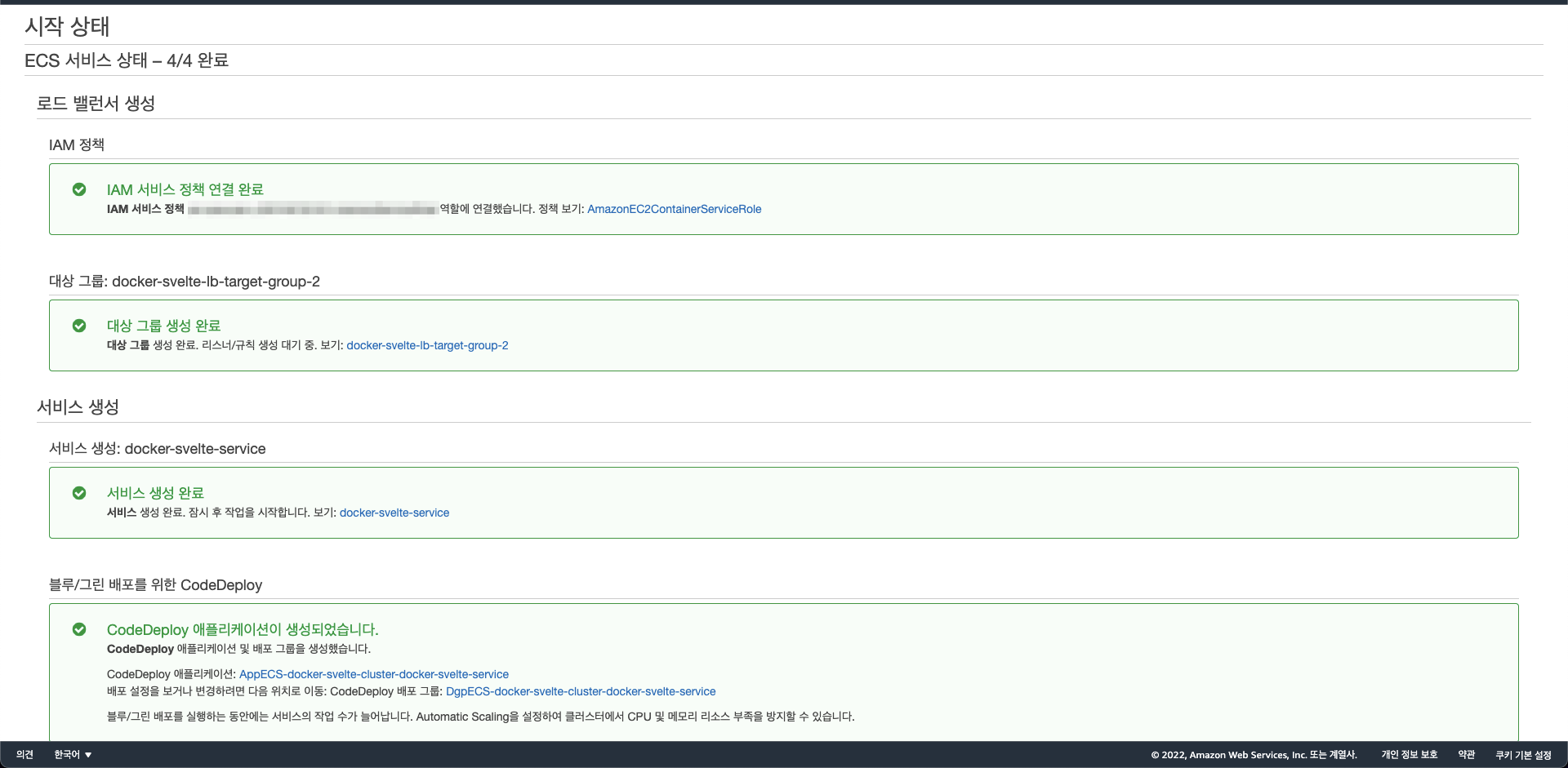

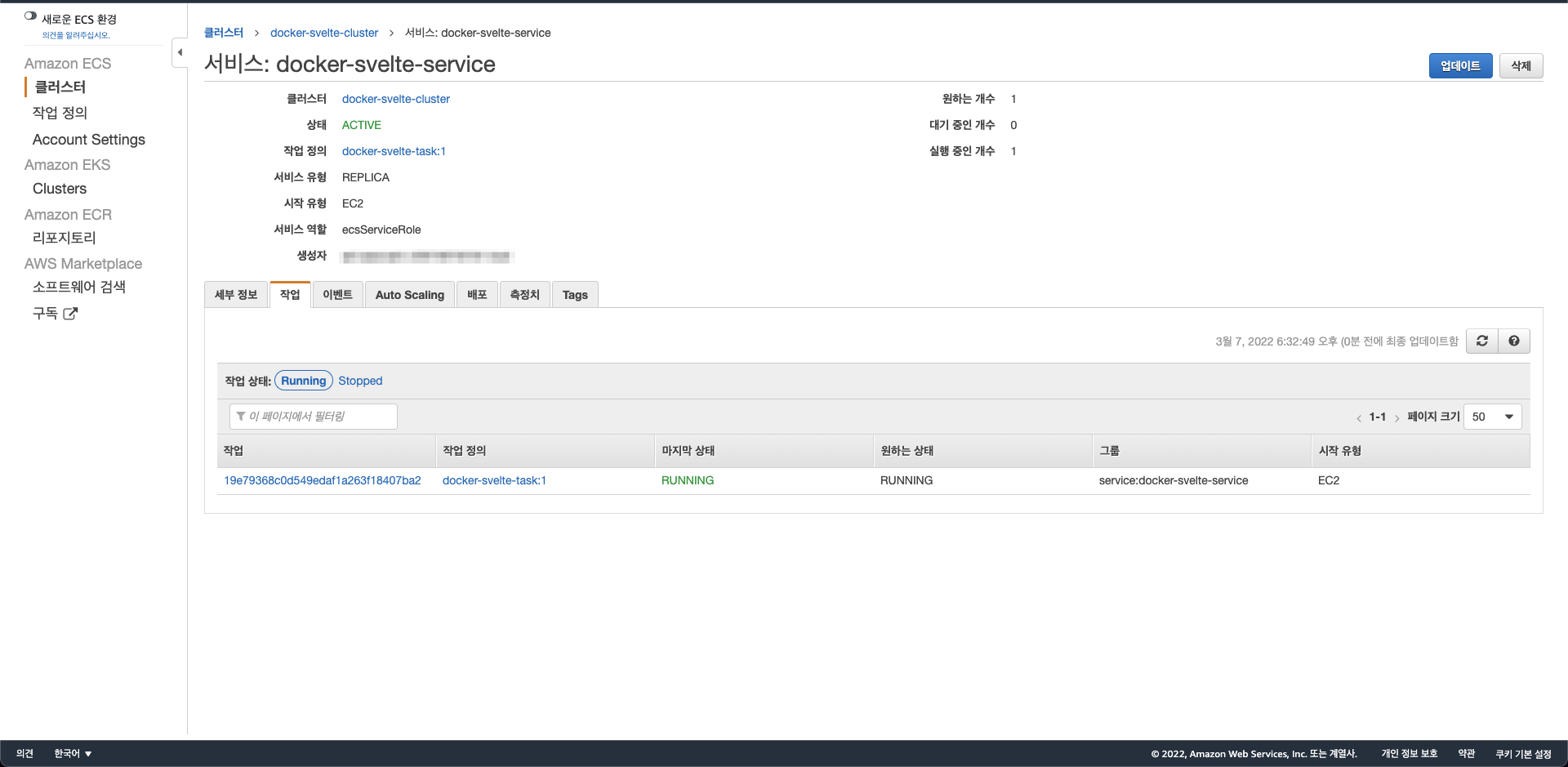

서비스 생성을 완료하면 클러스터의 서비스 작업 목록에서 지정한 작업이 실행 중인 것을 확인할 수 있습니다.

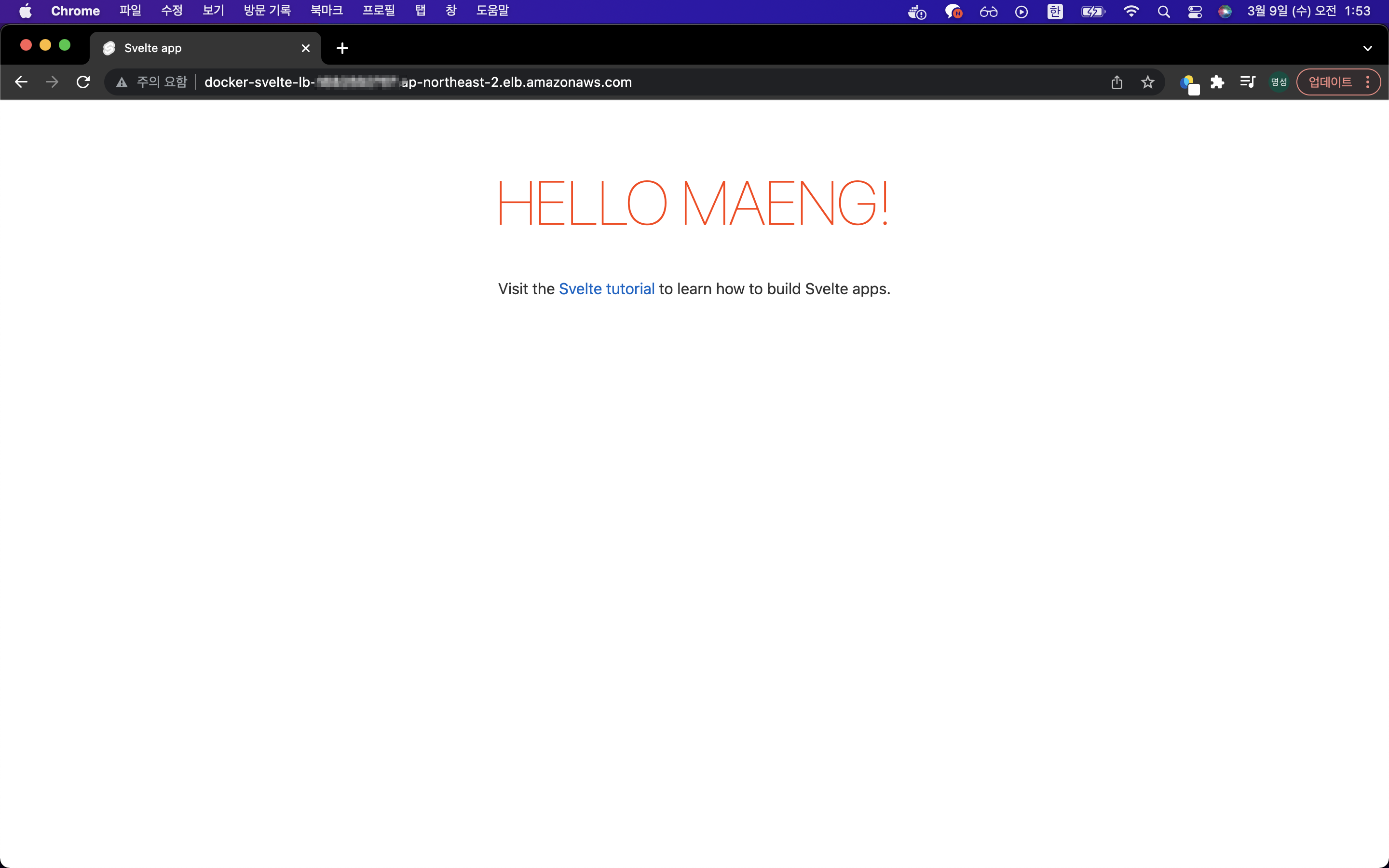

이제 로드밸런서의 DNS로 접속해 보면 성공적으로 웹 페이지가 출력됩니다.

8. 파이프라인 생성

이제 파이프라인 서비스를 통해 GitHub에 커밋이 올라오면 자동으로 빌드 및 배포가 되도록 구성해 보겠습니다.

파이프라인 생성에 앞서 먼저, 프로젝트 루트 경로에 buildspec.yml, appspec.yaml, taskdef.json 파일을 생성하고 GitHub에 푸시해둡니다.

buildspec.yml 파일은 런타임에 소스 코드를 내려받은 후 빌드하는 시점에 실행될 명령어 목록을 정의한 파일입니다. pre_build, build, post_build 3단계에 걸쳐 실행될 명령어 목록을 작성해야 합니다.

version: 0.2

phases:
  pre_build:
    commands:
      - echo Logging in to Amazon ECR...
      - aws ecr get-login-password --region $AWS_DEFAULT_REGION | docker login --username AWS --password-stdin $AWS_ACCOUNT_ID.dkr.ecr.$AWS_DEFAULT_REGION.amazonaws.com
  build:
    commands:
      - echo Build started on `date`
      - echo Building the Docker image...
      - docker build -t $IMAGE_REPO_NAME:$IMAGE_TAG . --no-cache
      - docker tag $IMAGE_REPO_NAME:$IMAGE_TAG $AWS_ACCOUNT_ID.dkr.ecr.$AWS_DEFAULT_REGION.amazonaws.com/$IMAGE_REPO_NAME:$IMAGE_TAG
  post_build:
    commands:
      - echo Build completed on `date`
      - echo Pushing the Docker image...
      - docker push $AWS_ACCOUNT_ID.dkr.ecr.$AWS_DEFAULT_REGION.amazonaws.com/$IMAGE_REPO_NAME:$IMAGE_TAG
      - printf '[{"name":"%s","imageUri":"%s"}]' $CONTAINER_NAME $AWS_ACCOUNT_ID.dkr.ecr.$AWS_DEFAULT_REGION.amazonaws.com/$IMAGE_REPO_NAME:latest > imagedefinitions.json

artifacts:
  files:
    - imagedefinitions.json
    - taskdef.json
    - appspec.yaml

artifacts는 빌드의 결과로 생성된 파일 목록을 의미합니다. imagedefinitions.json에는 빌드 완료 후 배포 대상이 되는 컨테이너의 정보를 보관하는데, 이 정보를 기반으로 Amazon ECS 서비스에 소속된 작업 정의를 개정하고 서비스를 업데이트하는 과정을 자동으로 진행합니다.

appspec.yaml 파일은 CodeDeploy에서 배포를 관리하는 데 사용합니다.

version: 0.0
Resources:
  - TargetService:
      Type: AWS::ECS::Service
      Properties:
        TaskDefinition: <TASK_DEFINITION>
        LoadBalancerInfo:
          ContainerName: 'docker-svelte-container'
          ContainerPort: 80

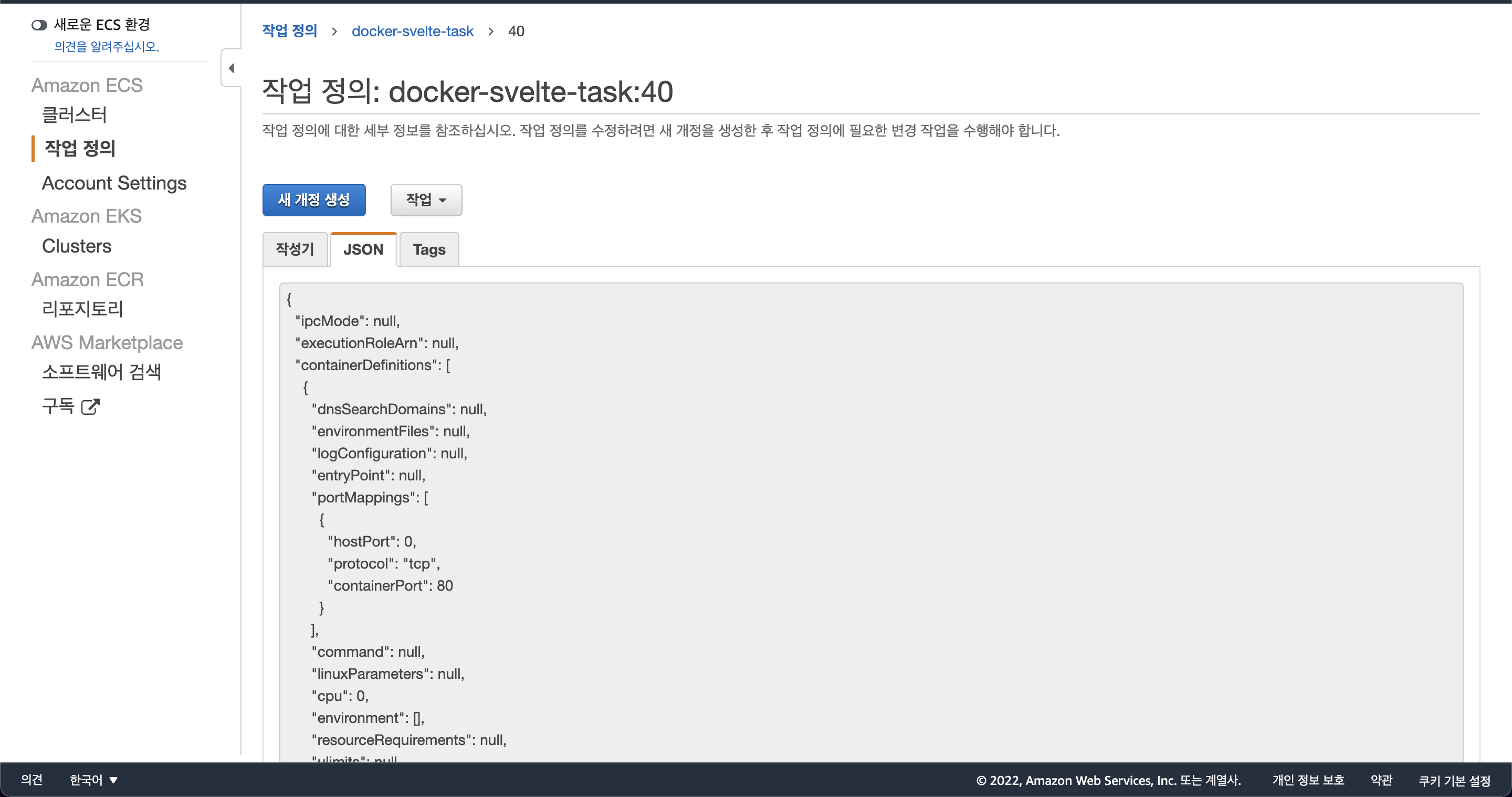

taskdef.json 파일은 작업 정의 파일로, ECS의 작업 정의에서 JSON 내용을 복사해서 파일로 생성합니다.

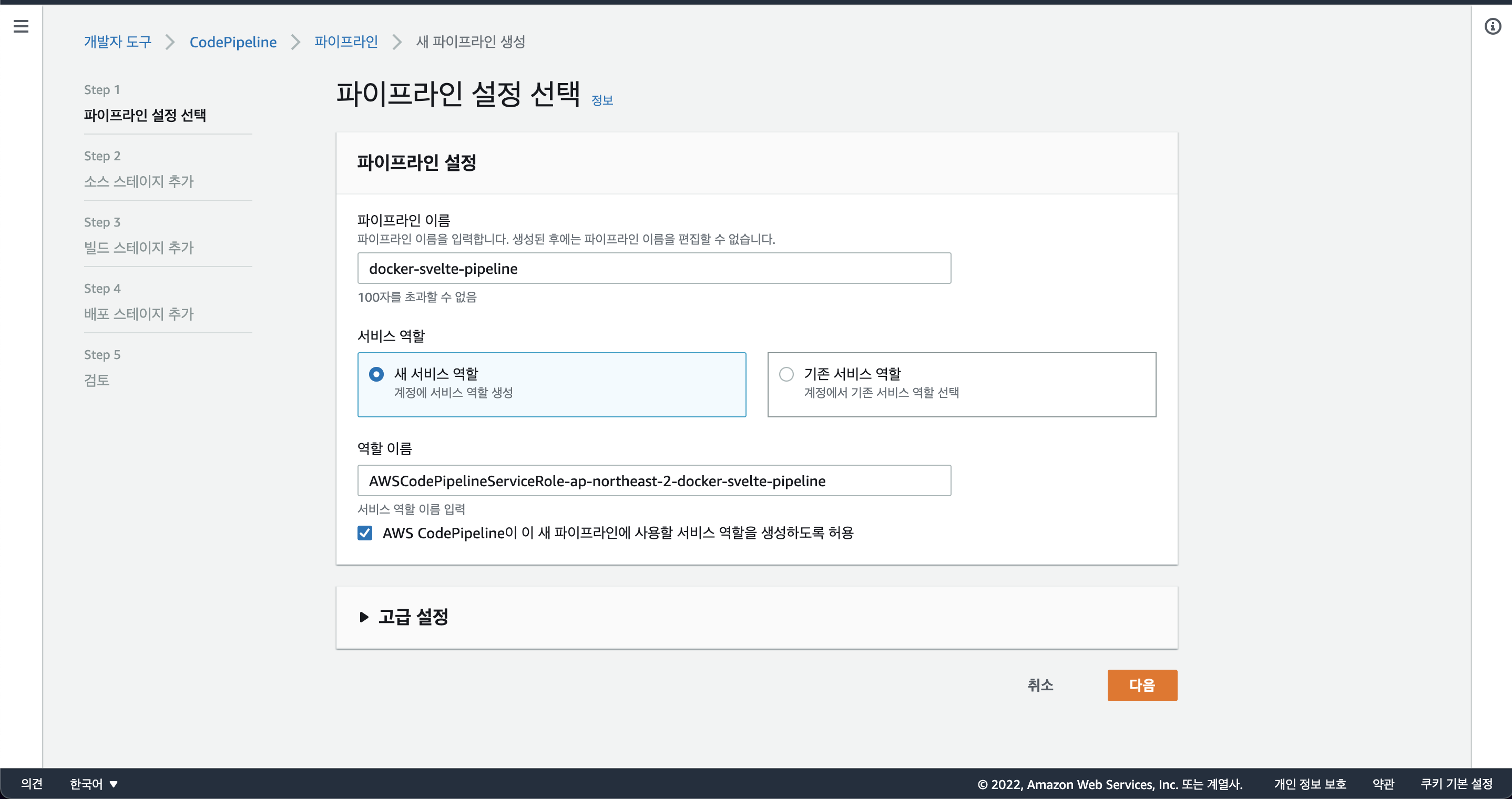

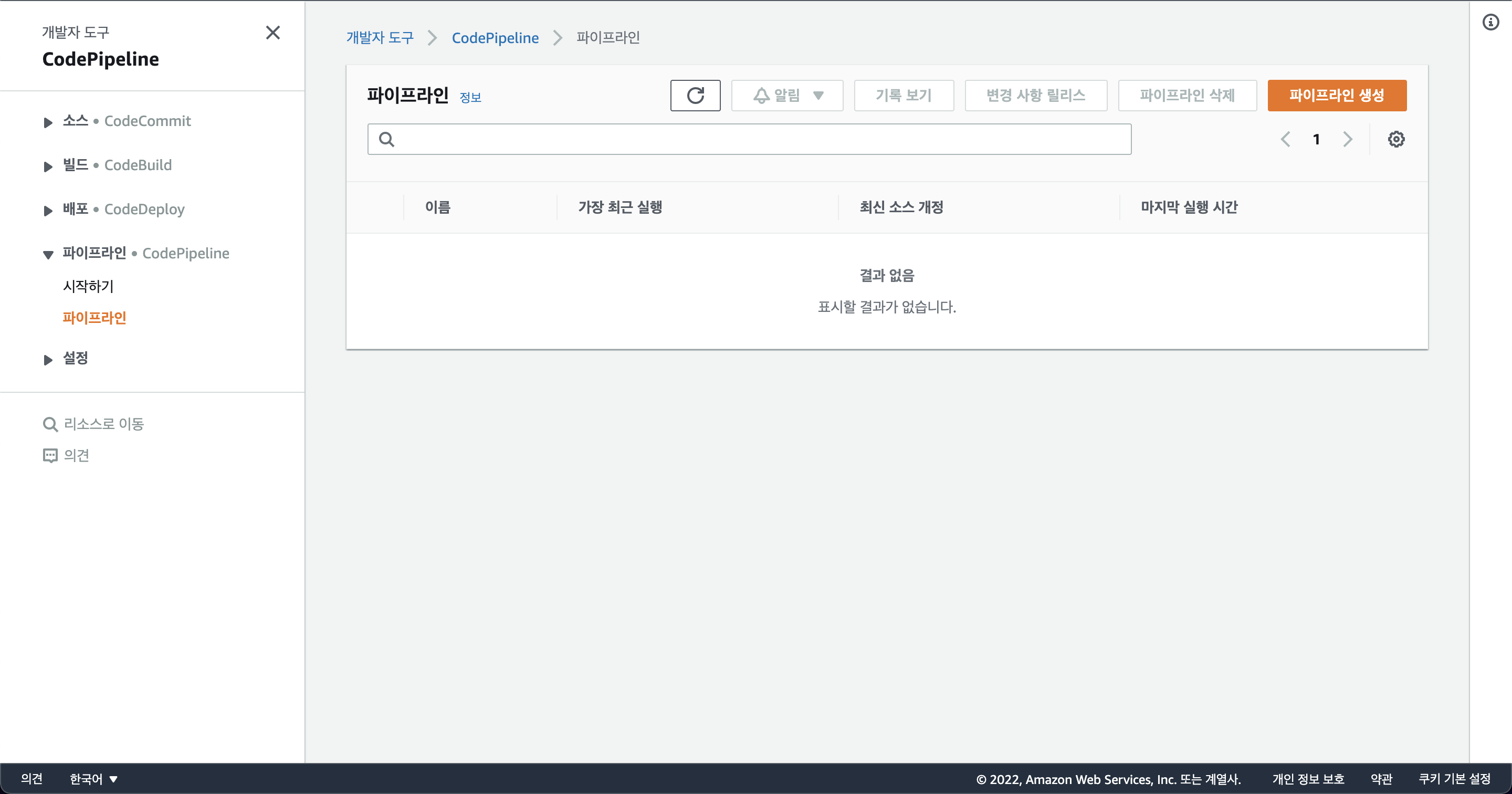

다시 AWS 콘솔로 되돌아와서 파이프라인을 생성해 보겠습니다.

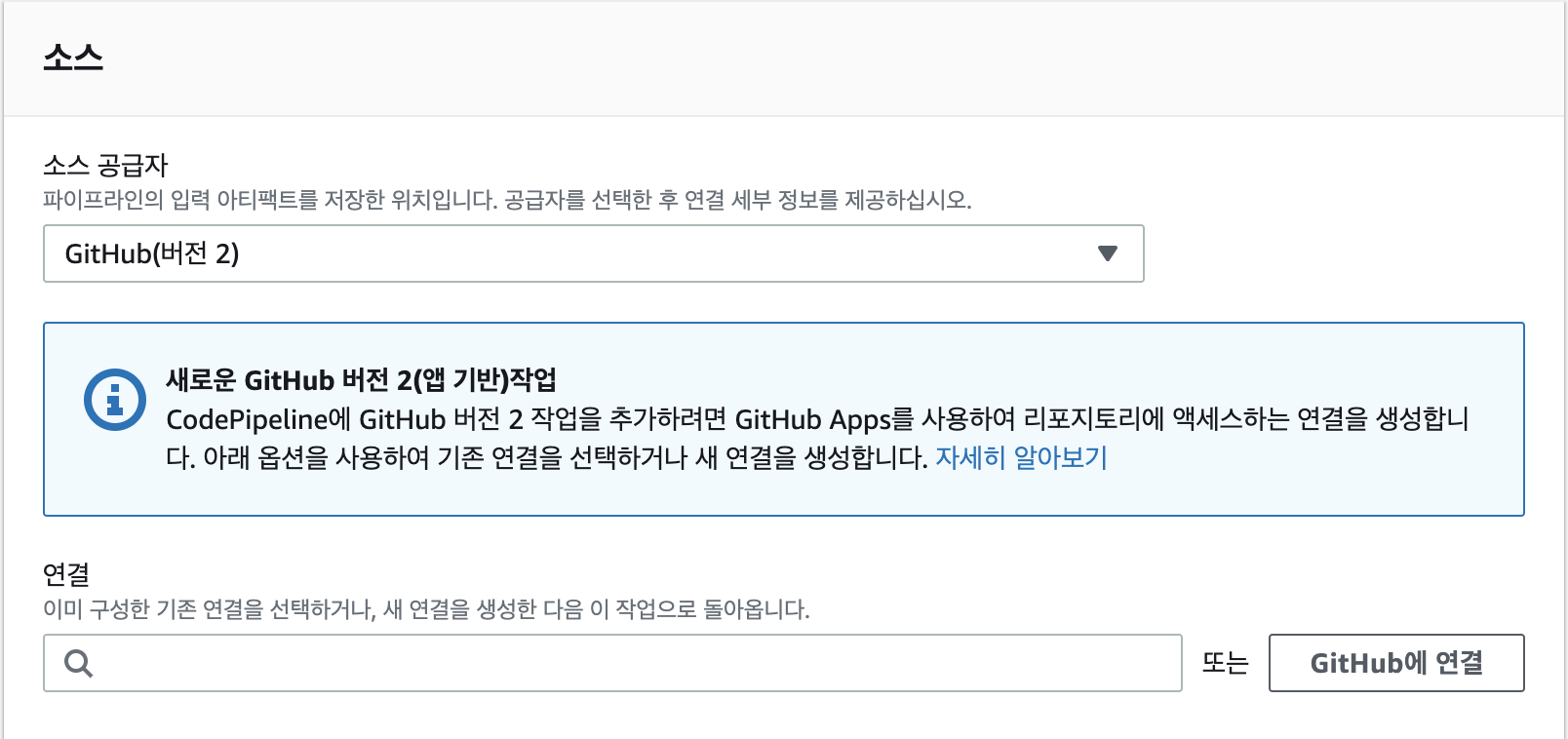

소스 공급자로 GitHub(버전 2)를 선택하고 GitHub에 연결을 클릭합니다.

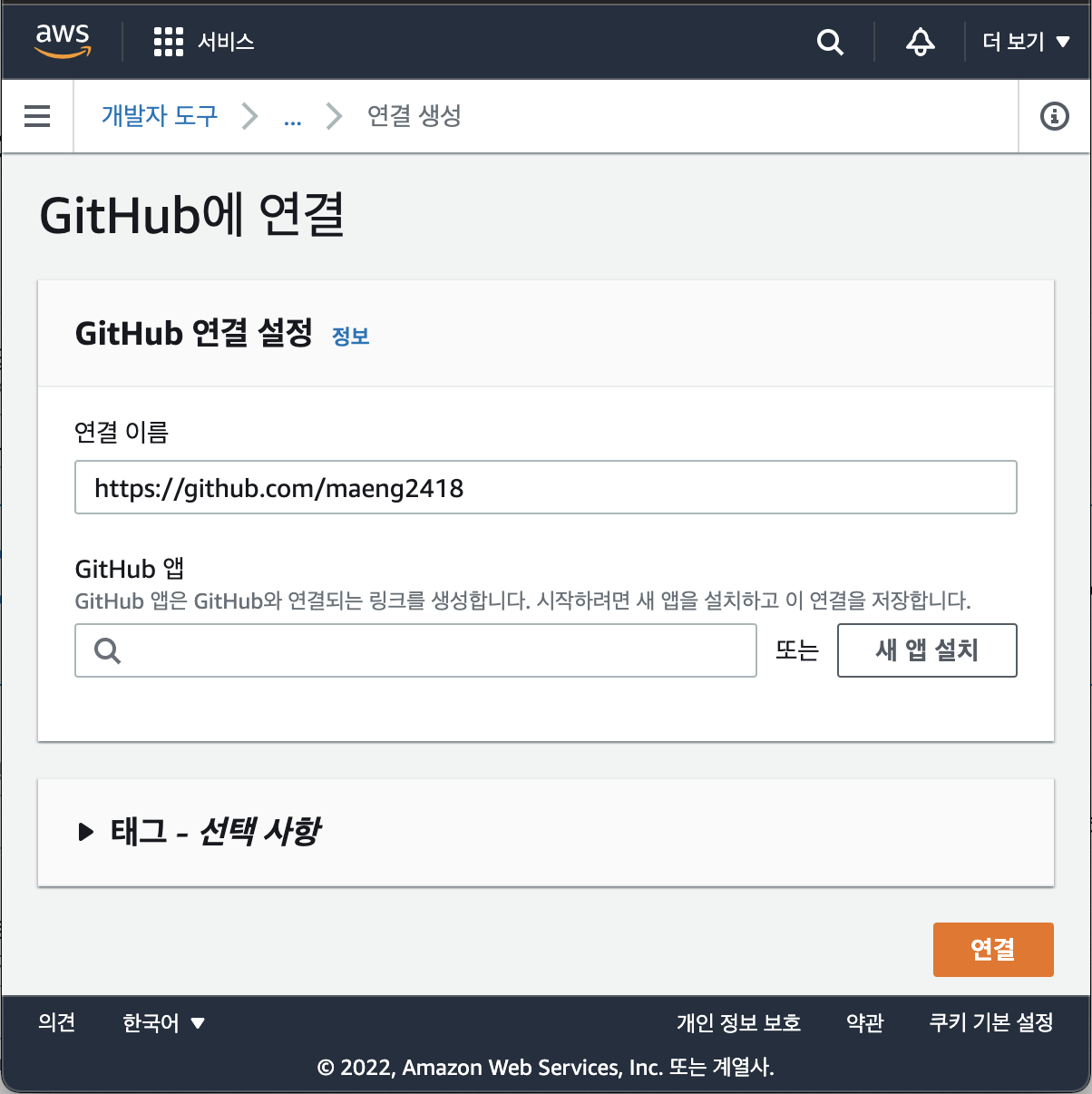

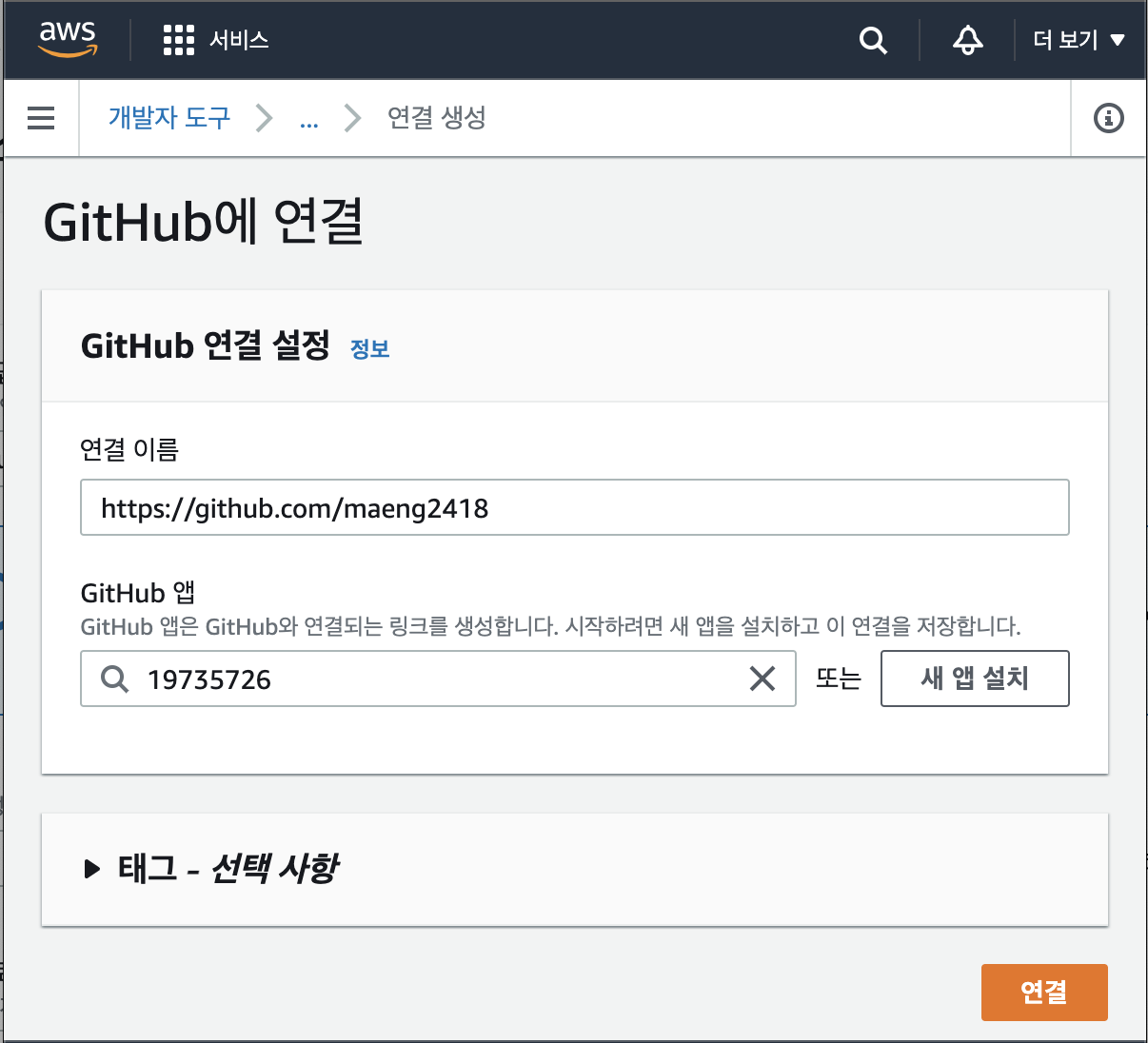

연결된 깃허브 주소를 입력하고 새 앱 설치를 클릭합니다.

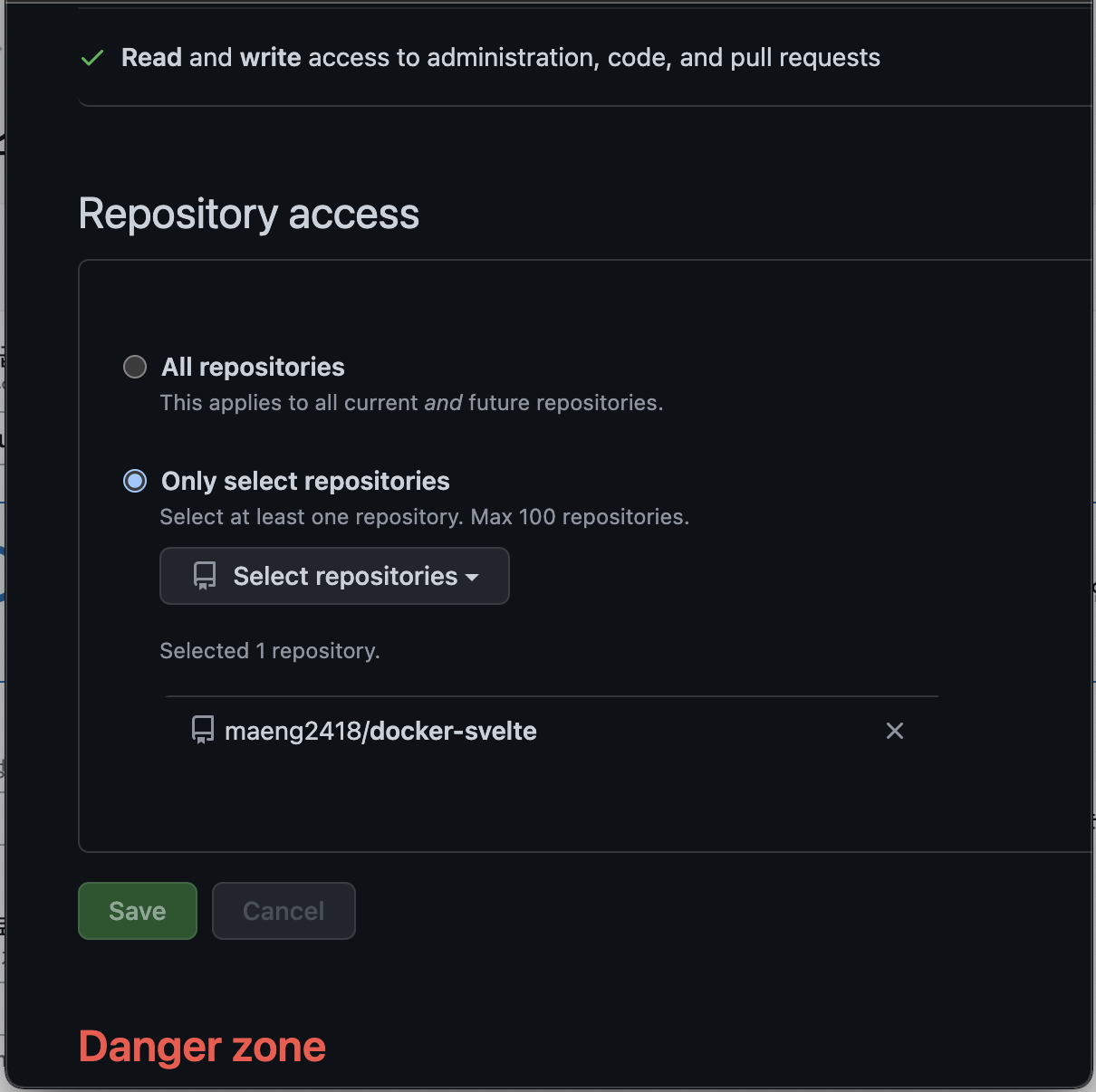

원하는 리포지토리를 선택하고 Save합니다.

연결 버튼을 눌러 GitHub 연결을 마무리합니다.

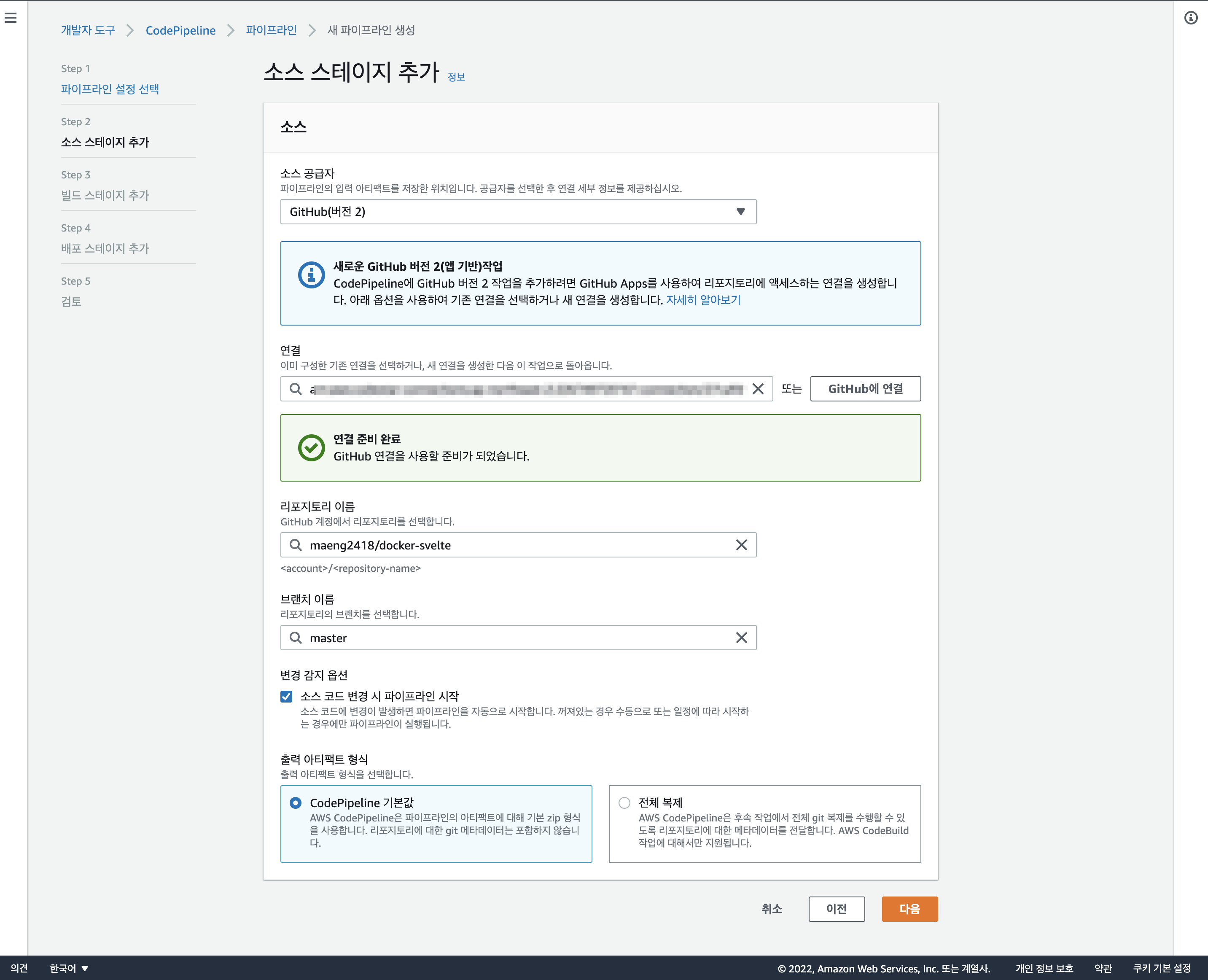

CodePipeline에 연결할 리포지토리 이름과 브랜치 이름도 입력하고 변경 감지 옵션에 체크합니다.

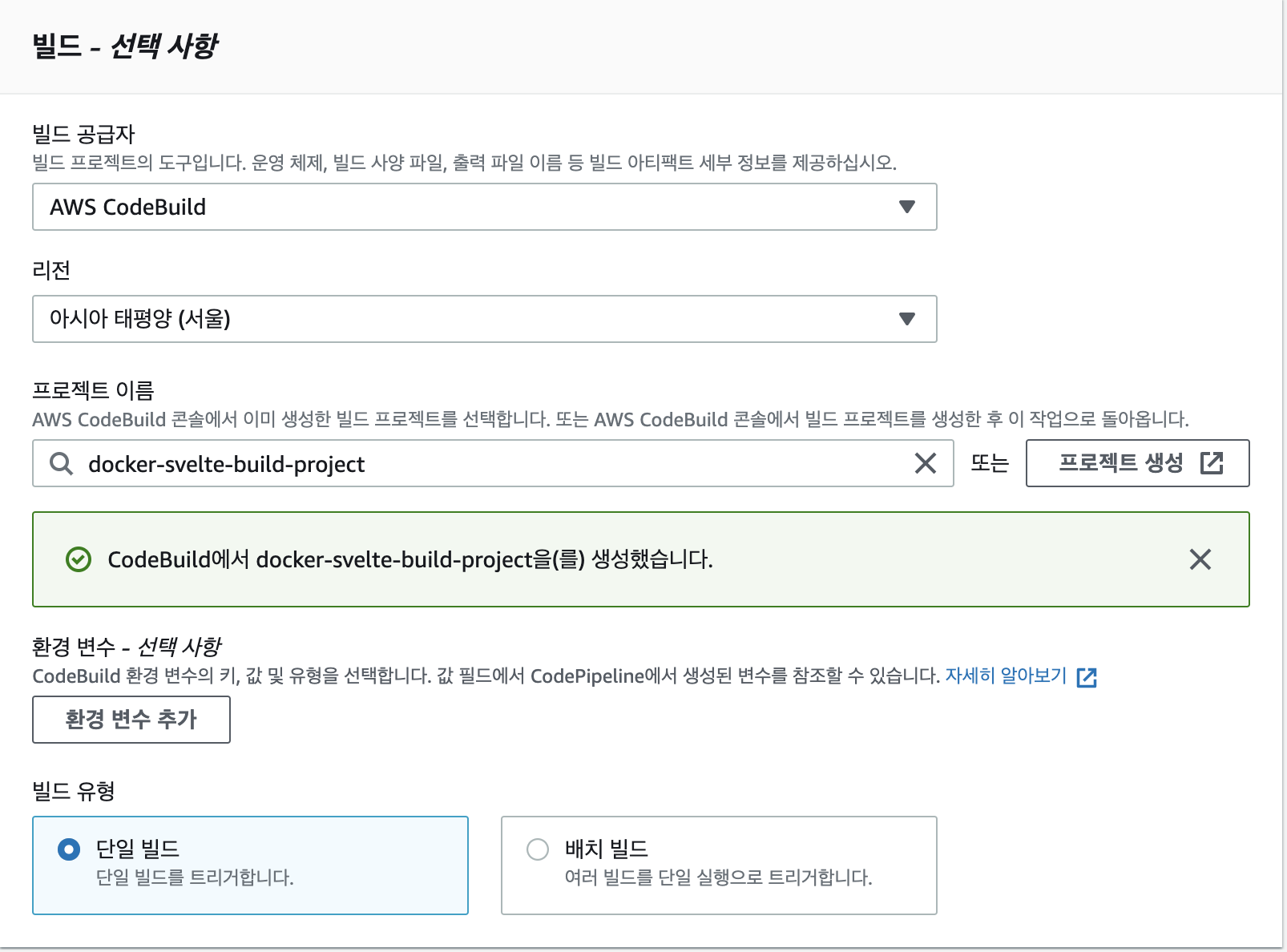

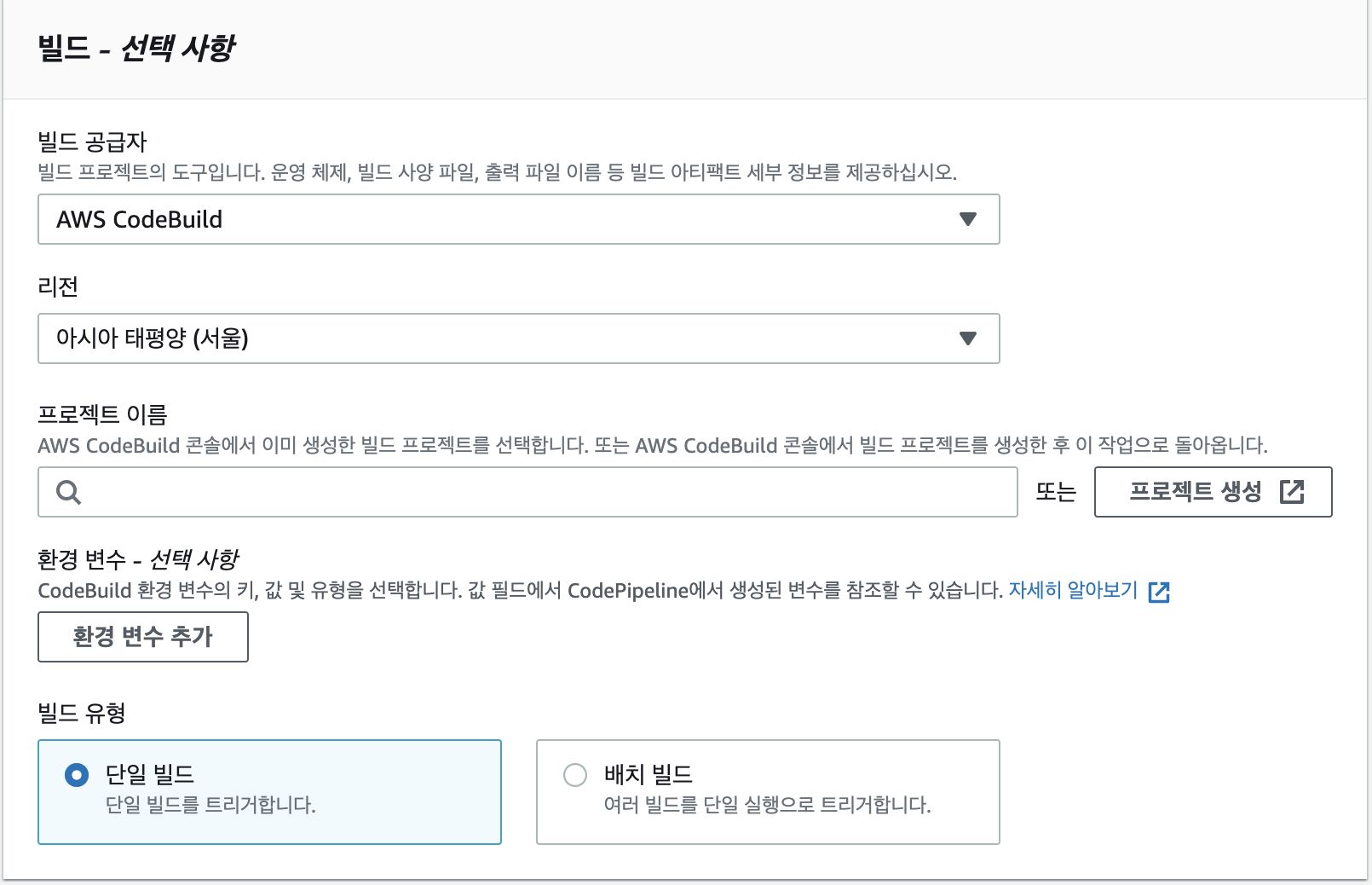

빌드 공급자로 AWS CodeBuild를 선택하고 프로젝트 생성 버튼을 클릭합니다.

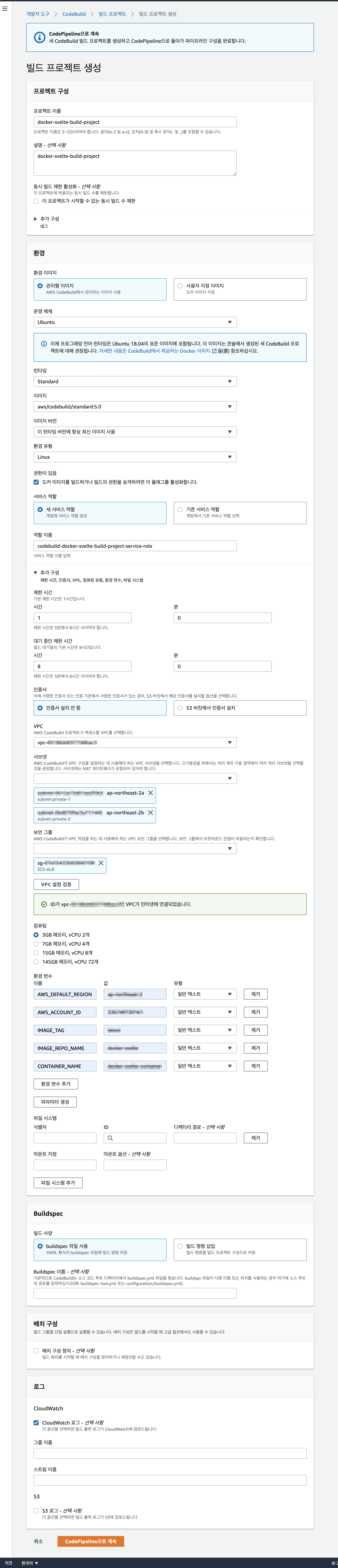

환경 이미지는 관리형 이미지, 운영체제는 Ubuntu, 런타임은 Standard, 이미지는 Standard:5.0, 환경 유형은 Linux를 선택하고, 도커 이미지를 빌드하거나 빌드의 권한을 승격하기 위해 권한이 있음에 체크합니다. 서브넷은 NAT 게이트웨이가 포함되어 있는 Private Subnet을 선택하고 VPC 검증을 진행합니다. 이후 buildspec.yml에서 필요로 하는 환경 변수들을 입력합니다. 빌드 사양은 buildspec 파일 사용을 체크합니다.

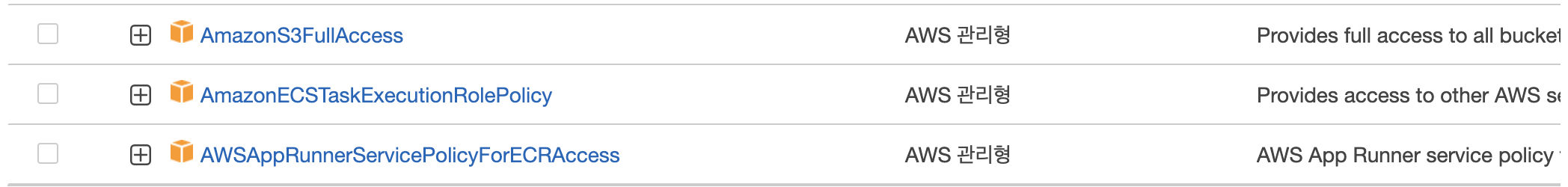

추가로, 서브모듈 풀링에 SSH Key를 이용하기 때문에 해당 파이프라인에 종속되어 생성된 코드 빌드 역할에 AWSAppRunnerServicePolicyForECRAccess 권한을 추가하고, BuildSpec의 imagedefinitions.json이 S3에 업로드되기 때문에 AmazonS3FullAccess 권한을 CodeBuild 서비스 역할에 연결합니다. 그리고 EC2InstanceProfileForImageBuilderECRContainerBuilds를 추가하여 이미지를 푸시할 수 있도록 합니다.

buildspec.yml에 사용할 환경 변수를 추가합니다.

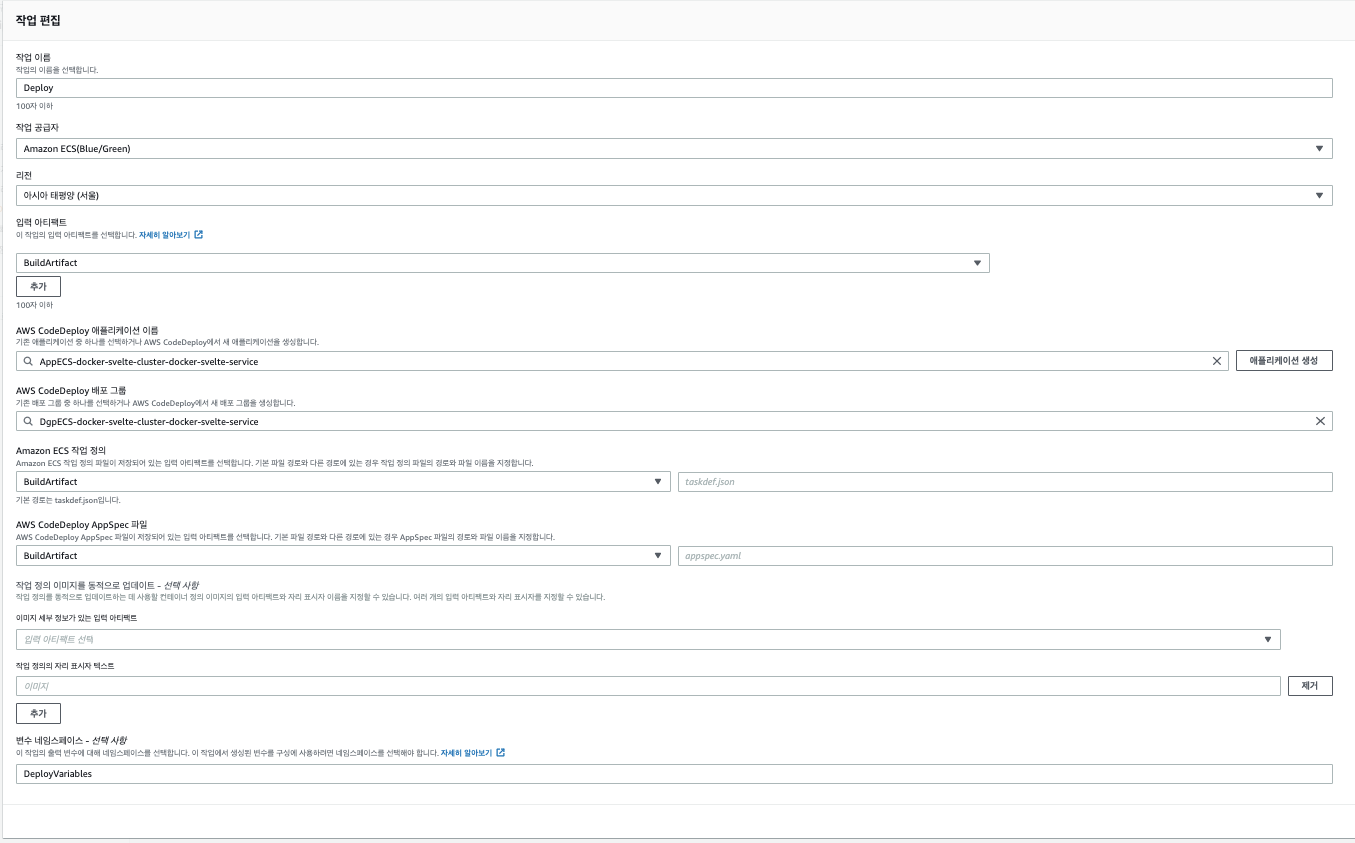

배포 공급자로 Amazon ECS(Blue/Green)를 선택하고 애플리케이션과 배포 그룹을 선택합니다. 그리고 ECS 작업 정의와 AWS CodeDeploy App Spec 파일로 BuildArtifact를 선택합니다.

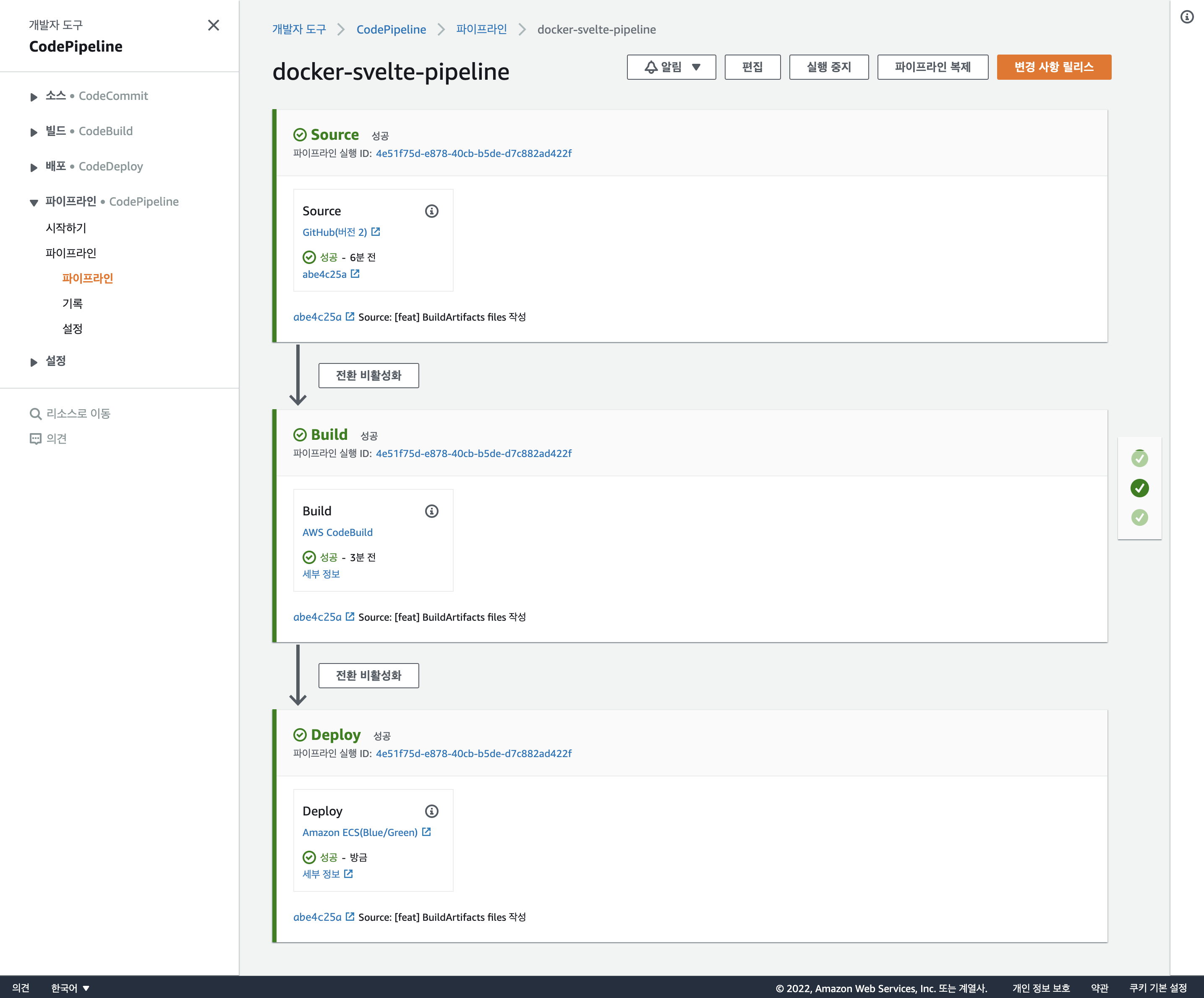

Source → Build → Deploy 과정을 성공적으로 마치면, 깃허브에 커밋 푸시를 했을 때 자동으로 해당 프로젝트를 빌드하고 배포하는 코드 파이프라인 세팅이 끝납니다.
